Cómo hacer una pulsera impreso 3D (2 / 6 paso)

Paso 2: Modelado el manguito facetado: creación de una serie de fotogramas

Aunque hay un sinfín de posibilidades para que tipo de joyería impresos 3D puede crear, me voy a centrar en uno de mis diseños de pulsera - Brazalete tallado. Mientras que la banda facetas puede parecer complejo a primera vista, cuando se descomponen el modelo es realmente bastante simple. Consiste en básicamente dos sistemas, el marco y los miembros de la conexión.

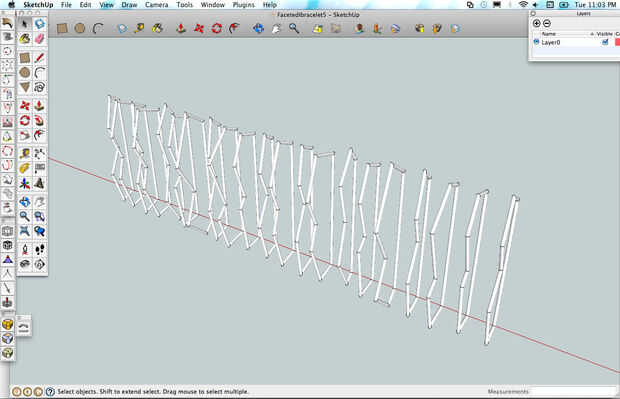

Con este diseño quería algo facetas pero irregular. Si bien hay varias maneras de modelo, la forma en en que se establecieron fue crear una serie de fotogramas situado en igual distancia aparte. Cada uno de estos marcos tienen el mismo número de puntos, varió la ubicación de los puntos. Esto era para que cuando los miembros de la conexión fueron dibujados adentro, sugeriría una superficie irregular.

Solo una nota para alguien que ha empezado a utilizar Google Sketchup, usted probablemente ha notado el software es bastante limitada y en algún momento te llegas a un punto donde es necesario instalar algunos plugins para hacer lo que quiera (o hacerlo más rápido). Para mi marco y miembros de conexión utilicé los siguientes plugins:
TubeAlongPath.rb
lines2tubes.RB
Es probable que haya otros e incluso podrían ser posible hacerlo en sketchup sin un plugin, pero he encontrado a ser más fácil utilizar.
También he notado al usar plugins en Google Sketchup es mejor trabajar en una escala lo suficientemente grande (sketchup no como pequeños modelos) así que puede que necesite ampliar el modelo mientras trabaja en él así que hay menos cosas errores/raro a su modelo. Sólo asegúrese de escala hacia abajo antes de exportar.
