Paso 4: Diseño - turbina
¿No estás familiarizado con Inkscape? Recomiendo leer este primero. Me ayudó a encontrar mi camino alrededor y le ayuda seguir las siguientes instrucciones mejor.
Para dibujar la turbina centro, hice lo siguiente en Inkscape:
- Hacer una nueva imagen. Haga clic en "archivo > Propiedades del documento". Unidad de sistema por defecto a "pulgadas"; "anchura" y "altura" 1; y rejilla de 1/16" o.0625.
- Dibuja un círculo. El centro de la cuadrícula, haga clic en y mantenga presionado "Shift" y "Ctrl". Arrastre el cursor a una esquina, donde se ajustarán a la cuadrícula para formar su perfecto, 1" diámetro de círculo.
- Dibujar un hexágono. Yo quería mi turbina con seis aletas. Utilice la misma técnica que se utiliza para el círculo en el paso anterior, pero la parada cuando las esquinas del hexágono en contacto con el borde del círculo. Puede ayudar a entrar en las propiedades del documento y desactivar ajustar a rejilla para esto.
- Convertir a los "nodos". Seleccione el hexágono y presione "Shift + Ctrl + C". Esto va a cambiar el objeto a una ruta, que vamos a manipular más fácilmente.
- En el lado derecho hay una barra de herramientas con un botón que permite "ajustar a los nodos de la cúspide". Tenía esta función activada para la mayoría de mi trabajo de manipulación de nodos.

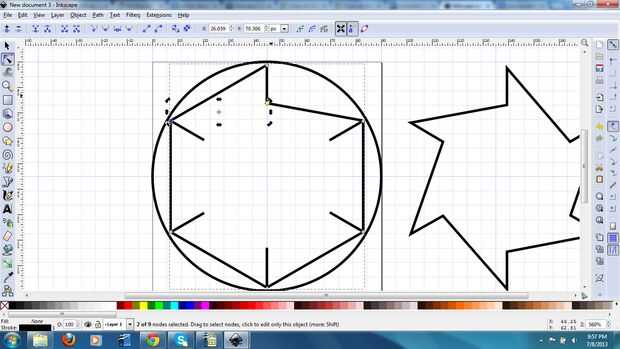

- Dibujar las directrices. Llamo a un segmento de línea desde el nodo superior de mi hexágono. Este segmento fue copiado, pegado y gira 60 grados varias veces y en todas las esquinas del hexágono.
- Manipulación de nodos. Seleccione el hexágono y un nodo. Utilice la función de "break-path" para romper el camino en ese nodo. Seleccione un nodo en el punto roto y arrástrelo a la parte inferior del segmento de línea. Esto es donde debe "ajustar al nodo de la cúspide". Repita esto para cada esquina. Seleccione cada esquina y "unirse a los nodos seleccionados" para hacer un camino sólido.
¿Seguir todo eso? Estoy exhausto de escritura. Toma una respiración profunda y vamos a pasar!
