Paso 5: Diseño - vivienda

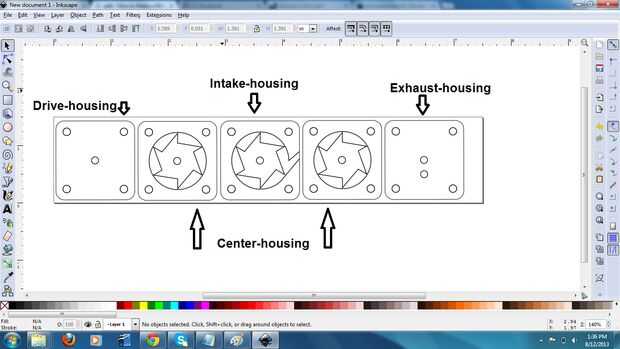

La cubierta sí mismo se compone de capas. Estas capas perno juntos para hacer la vivienda una sola pieza. Os adjunto el .pdf de cada capa. El .svg eran infelices cuando traté de subirlos...
Centro de vivienda:
- donde la turbina girará dentro de.
- Hacer un documento nuevo. Establecer las unidades por defecto a "pulgadas"; "anchura" a 1,44; "altura" a 1,44; rejilla 1/16 de pulgada, o 0.0625. Esta turbina es pequeña!
- Copiar y pegar la turbina que nos dibujó en el paso pasado en el centro del nuevo documento.
- Dibujar los agujeros. Estos se utilizarán para el montaje posterior. Que utiliza la misma técnica (Shift + Ctrl + arrastrar) como en el último paso para dibujar perfecto, círculos de 1/16" y había colocado con la ayuda de la rejilla alrededor de la turbina. Estos terminaron siendo demasiado pequeño y tuvo que ser perforado ligeramente para facilidad de uso, así que ten en cuenta que puede hacerlos más grandes.
Consumo de vivienda:
- donde el aire fluirá en la turbina.
- Comenzar con la caja centro dibujamos por encima.
- Seleccione el círculo en el centro de la turbina. Convertir a trazado. Camino de rotura en los nodos seleccionados. Seleccioné el uno en el lado derecho del círculo.
- Utilice la herramienta "Dibujar curvas Bézier y líneas rectas", junto con la función "snap a nodos" para dibujar líneas desde el círculo roto al lado de la carcasa.
- Recuerde que debe guardar como un archivo diferente, para no sobreescribir y perder la vivienda centro.
Unidad de vivienda:
- donde el eje dejará la vivienda y poder trabajar.
- Comience con la carcasa centro dibujamos por encima.
- Seleccione y elimine la turbina y el círculo, dejando sólo el centro del círculo en el lugar.
- Guardar como un archivo diferente.
Cubierta de escape:
- donde sale aire de la turbina, y se apoyará el eje de la.
- Comience con la carcasa de transmisión de arriba.
- Copiar y pegar el agujero central y bajar un poco.
