Cómo hacer una turbina de aire comprimido de Mini (6 / 7 paso)

Paso 6: Ensamble!

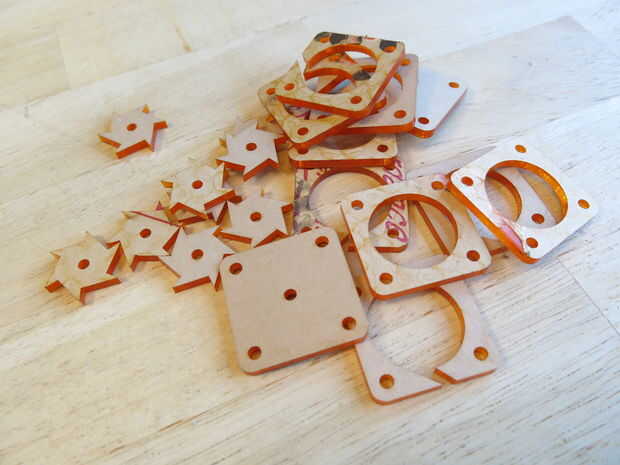

Diseños se han hecho, y has usado un cortador láser para cortar hacia fuera.  Configuración dependerá en qué tipo de láser de corte que tienes disponible.  Para mi proyecto de cada archivo fue exportado como un .pdf, importado y arregla en CorelDraw, ya que es un programa que juega muy bien con las cortadoras láser.  Fueron cortadas las piezas de acrílico naranja transparente.  El papel protector sobre las piezas debe ser pelado apagado.

Aproximadamente 1.5" segmentos de varilla roscada de 6-32 fueron cortados usando una herramienta giratoria Dremel con un disco de corte.  Estos se ponen en los agujeros en las esquinas y sujeta con tuercas equivalente.  Los agujeros en las esquinas se hicieron ligeramente más ancho con un taladro de mano para facilitar el ensamblaje.

El eje fue hecho usando una sección de 2" de la misma que varilla roscada 6-32 y dos de las piezas de la turbina se rosca en el centro.  Dos arandelas pequeñas fueron utilizadas para cerrar los espacios entre las piezas de la turbina y los laterales de la caja.  Los orificios eran ambos hicieron ligeramente más ancho con un taladro de mano para permitir que la varilla roscada para moverse más suavemente.

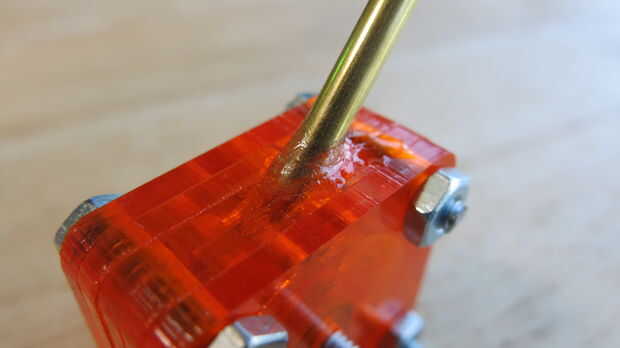

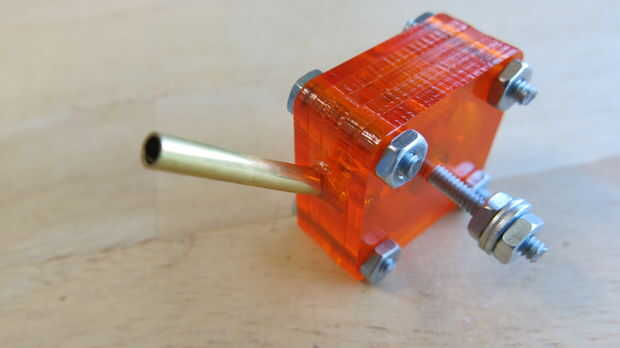

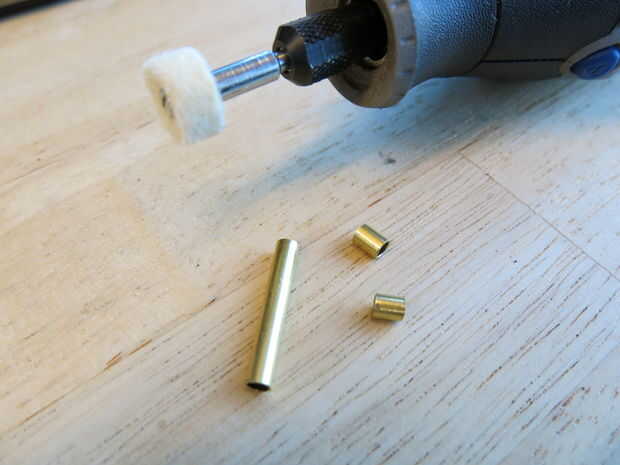

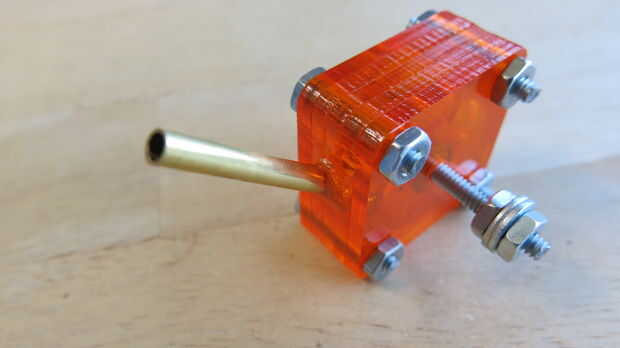

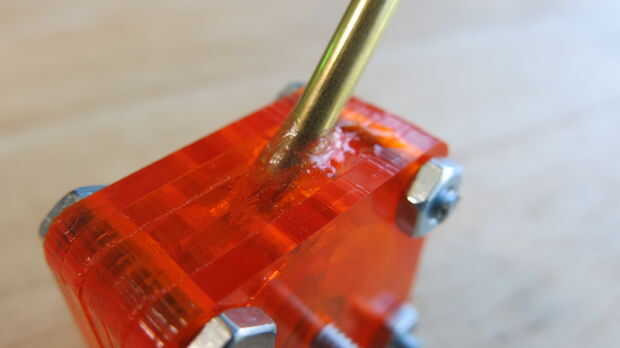

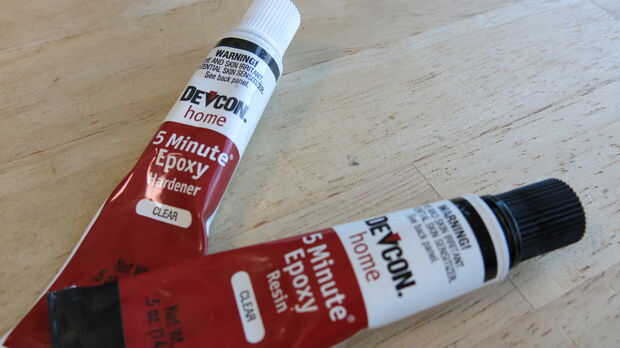

Se cortó una pequeña sección de tubo de cobre de 1/8" usando una herramienta giratoria Dremel y la toma de aire fue ensanchada para permitir que se ajustaron en su lugar dentro de la turbina después de que se atornillan.
