Cómo hacer y usar el arduino como un Isp para un ATtiny 45/85 (2 / 6 paso)

Paso 2: Explicar las conexiones

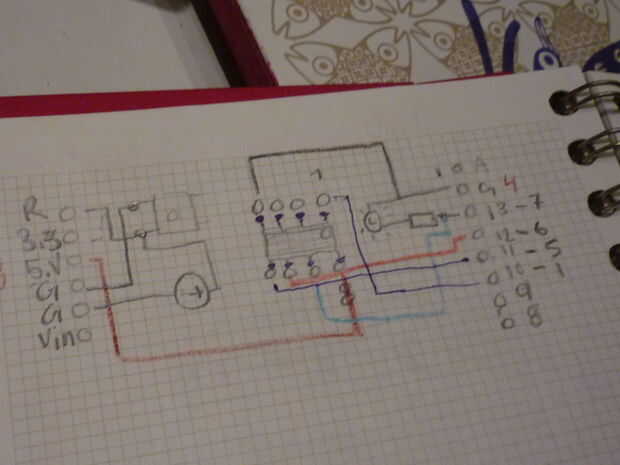

Básicamente es así:

LED verde va a 3, 3V en el arduino.
LED rojo va a la resistencia de 220 ohmios que va al pin 13.
Positivo del capacitor va a un lado de la tecla que va al pin de reset.

Pin 1 en el ATtiny va al pin 10 en arduino.
Pin 4 va al suelo.
Pin 5 va pin 11.
PIN 6 va al pin 12.
PIN 7 va al pin 13.
Pin 8 va a 5v.

Y bueno, todos negativos para el conector de tierra conveniente.

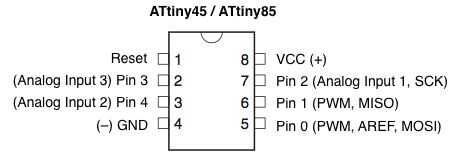

Tengo las dos últimas imágenes de los laboratorios de MIT, esperanza ayuda.
