Cómo hacer y usar el arduino como un Isp para un ATtiny 45/85 (4 / 6 paso)

Paso 4: El escudo

Primero las cabeceras masculinas en los lados de la soldadura. (Hacer shure cabe bien en el arduino)

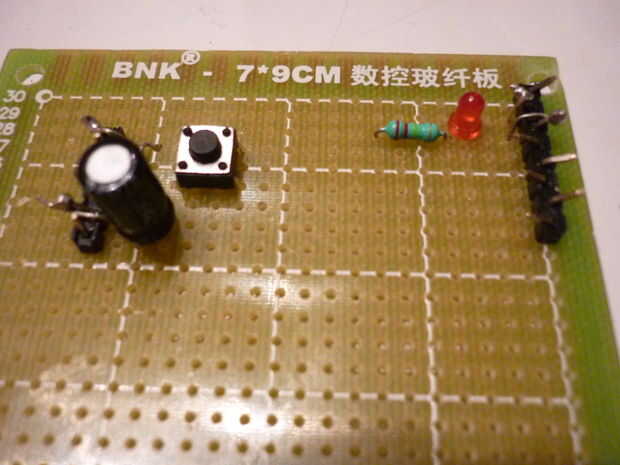

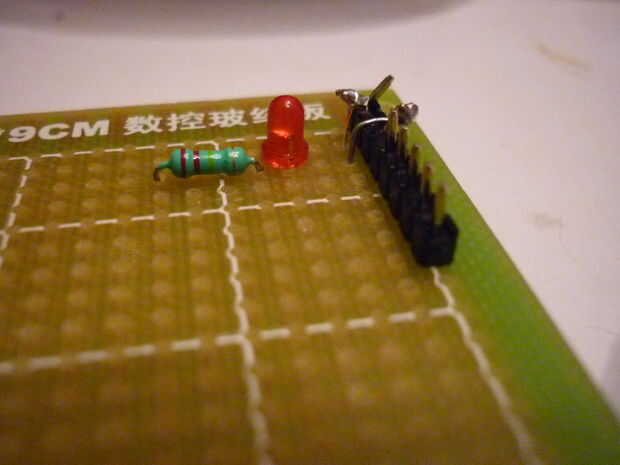

Suelde el LED rojo al pin 13. (Sólo un LED)
La soldadura de la 220 Ohm al pin 13.
La soldadura de la tapa para resetear y tierra.
Soldar el pulsador para reset y de tierra. (lo usaremos como nuestro botón de reset)
Suelde el LED verde a 3, 3V. (El LED)

************

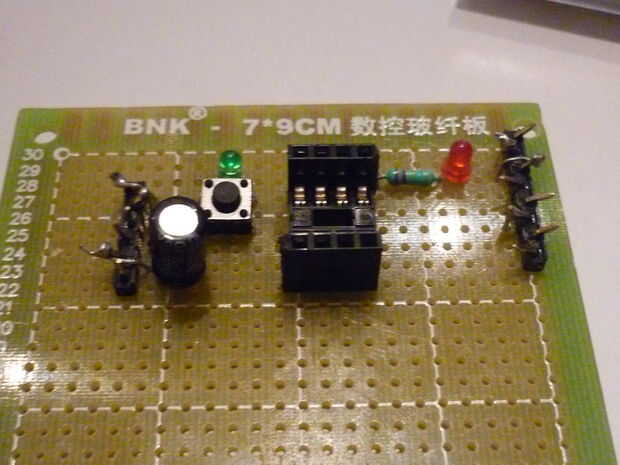

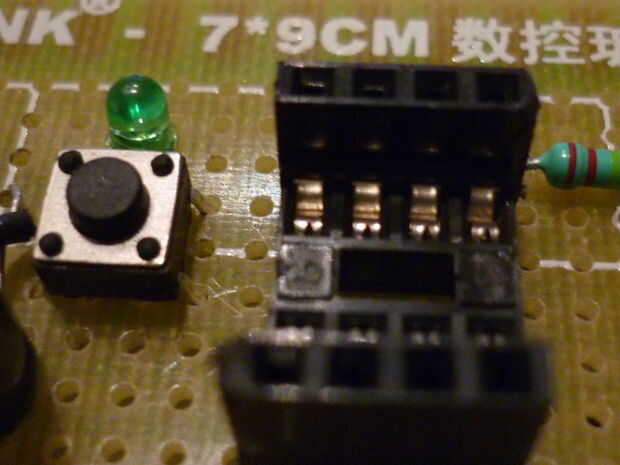

La soldadura de estos pines juntos. ---La toma en lugar de la soldadura, en cualquier lugar hay espacio es ok. (Vamos a poner nuestro chip allí)

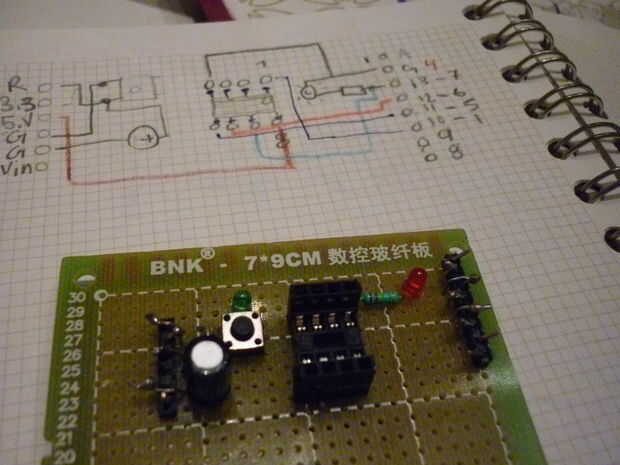

T---los encabezados femeninos junto a la toma de corriente como en la imagen de la soldadura. (Para prototipos)

************

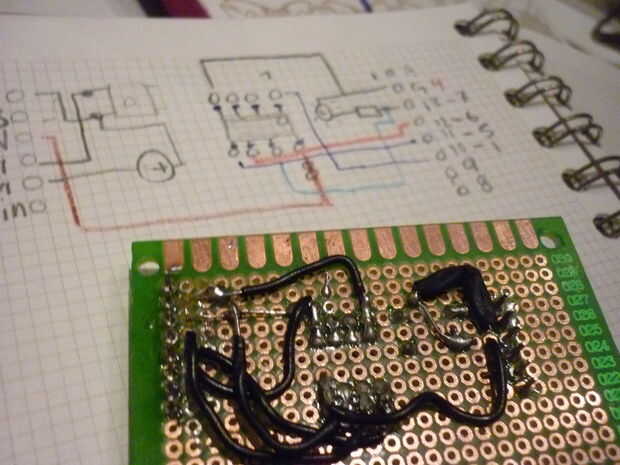

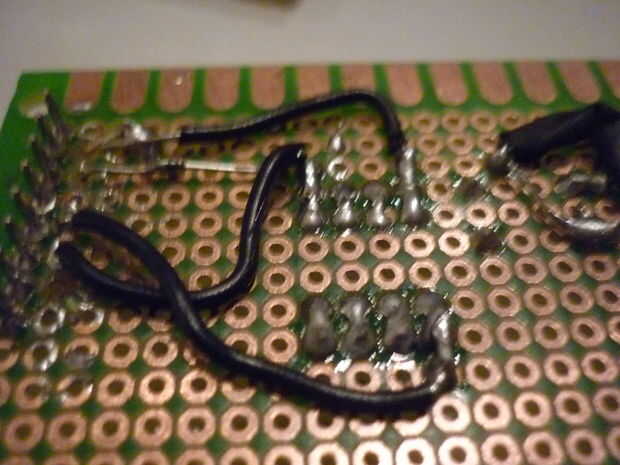

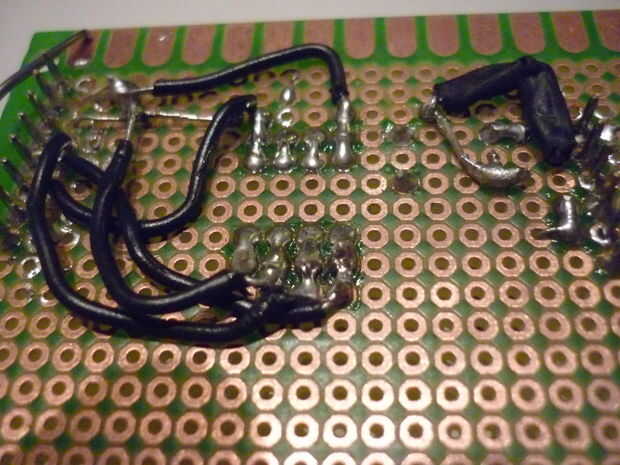

La soldadura con alambres las clavijas de la toma de las cabeceras de hombres. (Así que puede viajar a arduino)
