Paso 9: Diversión con los cables
![]()
![]()

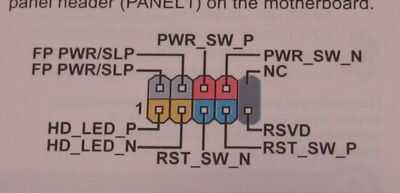

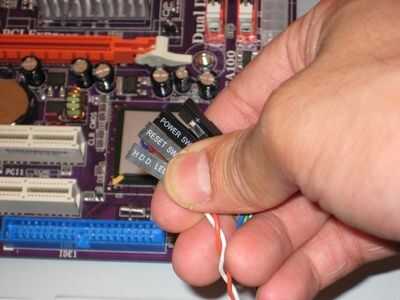

Ahora la diversión parte. Conectar los cables minúsculos para la cabecera del panel frontal. Habrá al menos cuatro juegos de cables (8 cables en total): alimentación, reset, led de potencia y hdd led. Echa un vistazo a los cables de la caja. Los cables de tierra será ya sea negro o blanco. Los colores importantes que necesitamos saber son el cable naranja que es el cable HDD led positivo y el cable verde que es el cable de alimentación positivo llevado. Si se invierte la orientación del HDD led y power led, la luz no funciona. No importa la orientación del interruptor de encendido e interruptor de reinicio. Utilice el diagrama en el manual de su Motherboard, Tarjeta madre para encontrar que el positivo HDD led cable y cable de alimentación positivo LED y conectar esos primeros en la orientación correcta. A continuación, la fuente de alimentación y cables de reset.
Nota: algunas placas base tiene 3 bloques de la energía led, algunos tienen dos cuadras. Algunos casos tienen 3 cuadras y no encajan en las placas base con bloques de 2. O bien puede romper el bloque de centro no utilizados para conectar los cables o pasar un cable y tener un bloque colgado del lado de la cabecera.
