Paso 5: Rectificador circuito

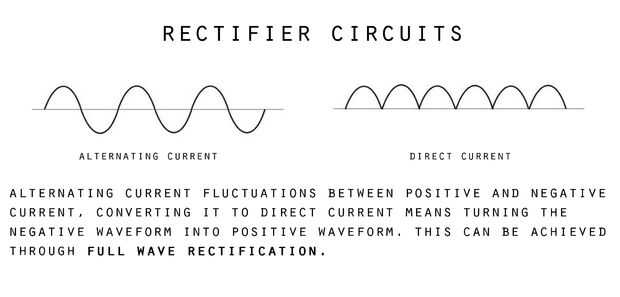

La aplicación más popular del diodo se utiliza para la rectificaciónde corriente. Se trata de un dispositivo que sólo permite el flujo unidireccional de electrones. Esto es exactamente lo que un diodo semiconductor.

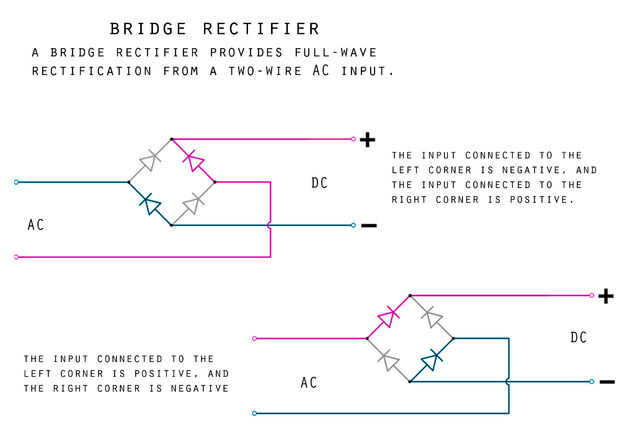

Hay un diseño llamado un llamado un rectificador puente de onda completa, está construido alrededor de una configuración de puente de cuatro diodos. (ver imagen) Corriente alterna se pasa a la parte inferior y parte superior del puente rectificador, que los diodos en corriente directa de dirigir la corriente a los puntos positivos y negativos correctamente.
Este circuito produce una salida de CC de un AC de entrada, así como de protección de polaridad inversa. Es decir, permite el funcionamiento normal de los equipos alimentados por CC cuando las pilas se han instalado al revés, o cuando los cables de una fuente de alimentación de CC han sido invertido y protege el circuito contra el daño causado por inversión de polaridad.
