Cómo hacerlo: Diodos (6 / 6 paso)

Paso 6: Hacer una rejilla de LED!

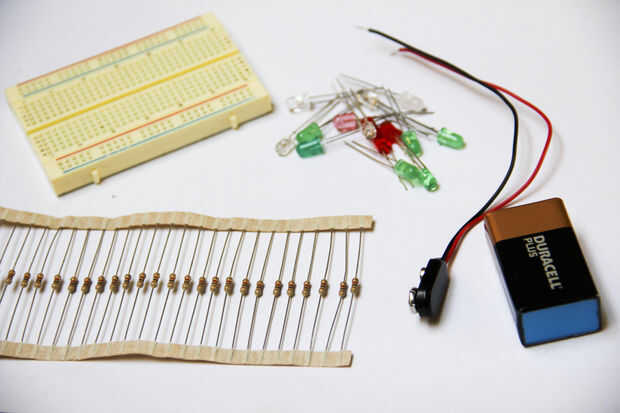

Una forma realmente sencilla para obtener algo de experiencia con diodos es a través de circuitos de LED. Para hacer una matriz de LED, usé una batería de 9V, un protoboard, LEDs de 3V y algunas resistencias de 1K.

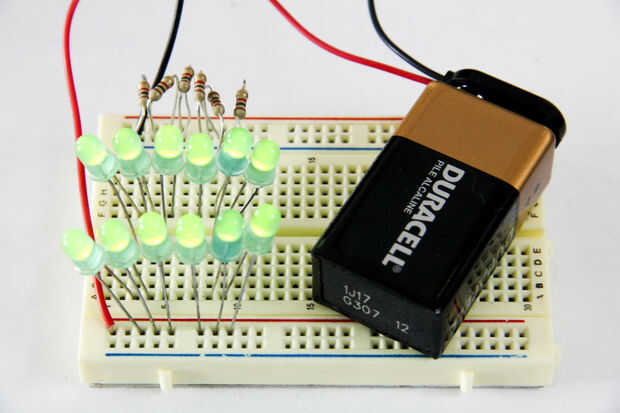

Yo les conectados con el positivo a la derecha, hacia tierra a la izquierda. He creado seis distintas filas y dos columnas de LEDs. Cableado en serie, que va desde V(+) al positivo del indicador LED y luego otro, luego una resistencia de 1K a masa. Mira el esquema en este paso.

Corriente se mueve desde el ánodo hacia el cátodo de cada LED, y si cualquiera de los terminales del LED se invierten - no se iluminará.
