Cómo hacerlo: Hacer una cerradura de combinación RGB (17 / 26 paso)

Paso 17: Paso 17

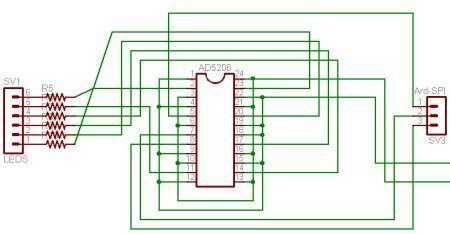

El pote digital tiene seis salidas. Cada uno de ellos potencia una fila de LEDs rojos, verdes o azules, a través de un resistor de entonado de colores. El cableado del potenciómetro digital viene directamente del este cómo hacerlo. Se puede leer si necesita más información, o utilizar la versión rápida:
• Conectar clavijas AD5206 3, 6, 10, 13, 16, 21 y 24 a 5v.
• Conecte los pines 1, 4, 9, 12, 15, 18, 19 y 22 a tierra.
• Conectar el pote pin 5 a pin 10 del Arduino
• Conectar el pote pin 7 al Arduino pin 11
• Conectar el pote pin 8 a pin 13 de Arduino
Coge cuatro resistencias de 100 ohm y dos resistencias de 150 ohm. Colóquelos en la placa en una fila con cada extremo en un autobús separado. (En el centro del tablero es más fácil) Conecte los cables de LED seis desde el teclado a uno de los extremos de cada resistor – rojos consigue el 150′s y el azul y el verde en la 100. Aquí le damos la orden de la conexión que utilizamos.
• RED3 para una resistencia de 150 ohm al pin 14 de olla
• Verde3 para un resistor de 100 ohm al pin 11 de la olla
• BLUE3 a un resistor de 100 ohm al pin 2 de la olla
• RED4 para una resistencia de 150 ohm al pin de bote 23
• GREEN4 a un resistor de 100 ohm al pin de pote 20
• BLUE4 a un resistor de 100 ohm al pin de bote 17
