Cómo hacerlo: Hacer una cerradura de combinación RGB (19 / 26 paso)

Paso 19: Paso 18

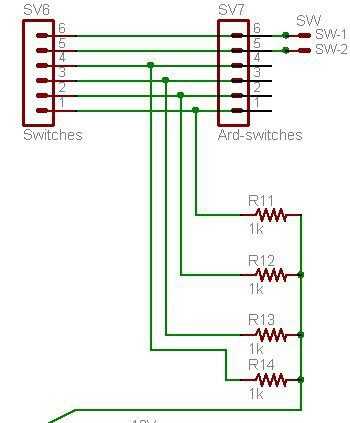

La matriz de interruptor del teclado se conecta en dos filas y cuatro columnas. Cada una de las cuatro columnas obtiene una resistencia de pull-down. Utilizan resistencias de 1Kohm para R11, R12, R13 y R14; un cable conecta a las columnas y el otro es conectado a tierra.
Arduino los pines 2 y 3 deben conectar a las dos líneas sin conexión a tierra, que están marcadas SWITCH3 y SWITCH4 en el tablero de PC (5 y 6 en el esquema).
Pines de Arduino 6, 7, 8 y 9 deben conectar a las líneas de cuatro salida marcada SWT GND1, GND2 SWT, SWT-GND3 y SWT-GND4 (1-4 en el esquema).
