Paso 2: Cómo lo haces.

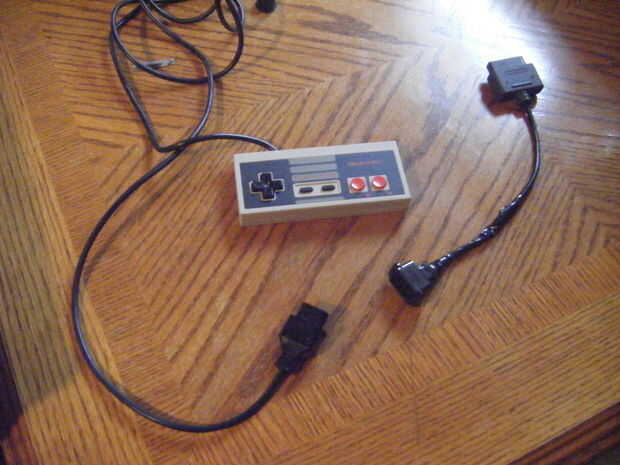

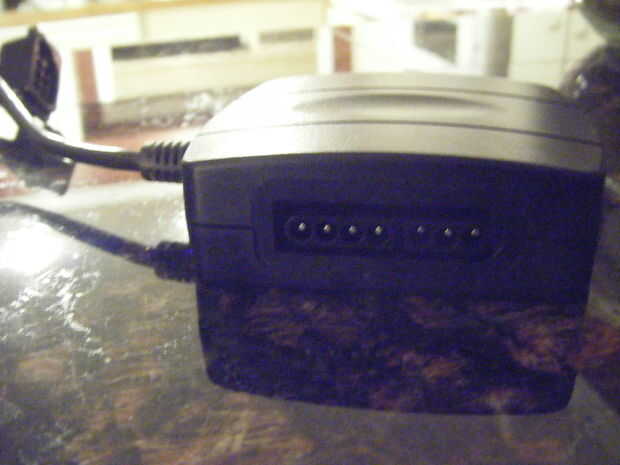

Lo hice un adaptador fue porque quería utilizar mi tabla NES con emulador en la computadora que está conectado a mi tv o projecter. Necesitaba una manera de conectar un controlador NES para el SNES/USB adaptador tengo (se muestra en la primera foto).  Esto también funciona al revés.

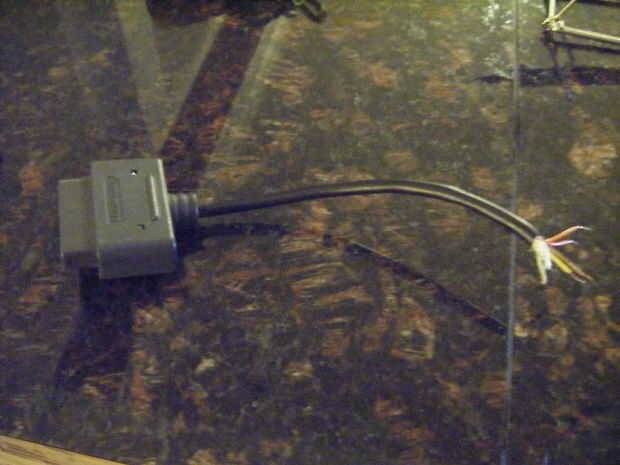

Tomé un controlador SNES roto y corte una porción de alambre (voluntad propia dependiendo de cuánto tiempo desea el adaptador). También saqué el puerto de controlador desde una consola NES roto.

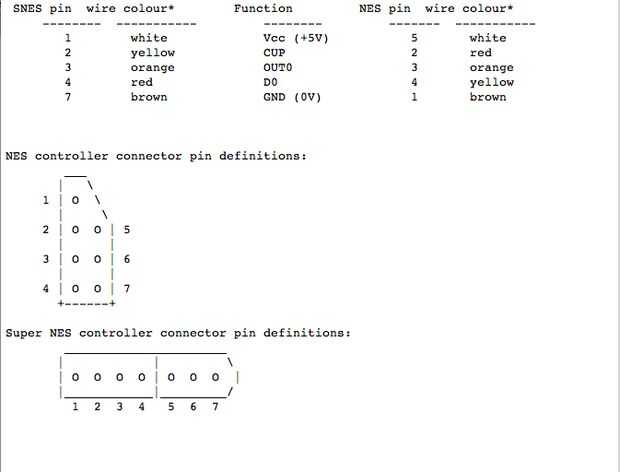

Entonces necesitaba averiguar cual cable salió a cual cable, y no fue tan sencillo como emparejar colores o pins, así que he incluido un gráfico.

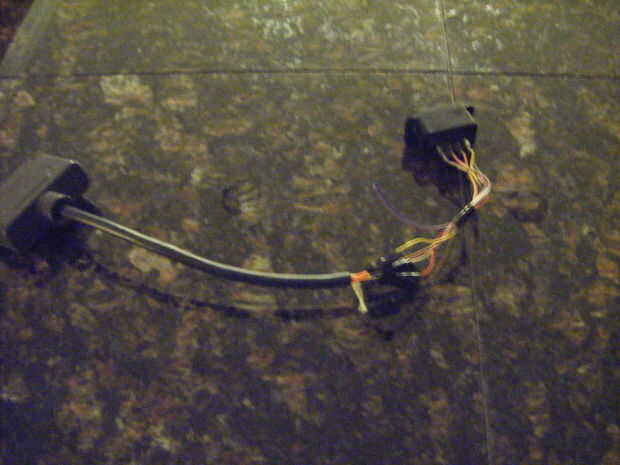

Todo lo que necesitas hacer es simplemente cable Pin a Pin se muestra en la tabla de color no.
en caso de que la carta es confusa necesita alambre.

SNES para NES

Pin 1 a pin 5
Pin 2 a pin 2
PIN 3 a pin 3
Pin 4 a pin 4
PIN 7 a pin 1

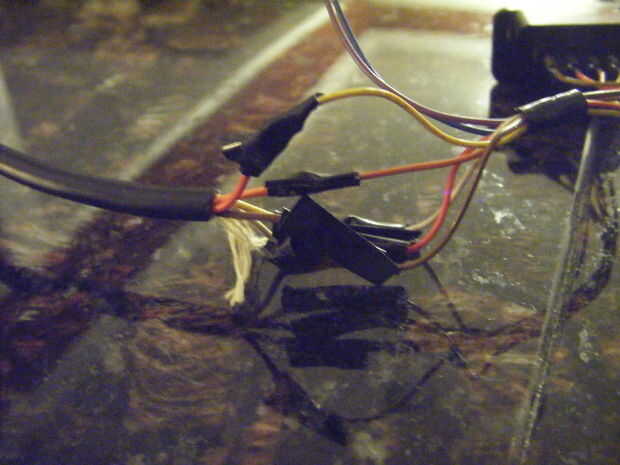

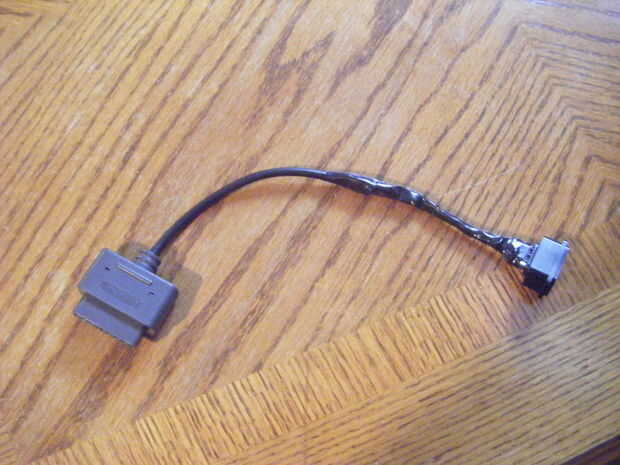

Normalmente habría utilizado tubo del encogimiento sobre todo para darle un aspecto mucho más limpio, pero necesita/quería el adaptador de inmediato y no tiene y tubo del encogimiento en el momento. Así que sólo usé cinta aislante.

Esto también funciona tomando el puerto de controlador de una SNES y cableado a un pedazo de cable de NES para hacer un SNES adaptador de NES.

una cosa que yo estaba seguro de en el primero fue el hecho de que los cables del regulador 5 cables en ellos pero los puertos tienen 7 pines. Después de un poco de investigación descubrí que los 2 pines adicionales son de complementos como el Zapper y qué no.
