Paso 1: materiales
Para hacer un cable, necesitas:
- Cable (se vende en bobinas de 100' de Phidgets.com)
- Conectores (más información de estos a continuación)
- Herramientas que prensan (más información sobre estas abajo) del alambre
- Un pelacables de buena calidad
Conectores:

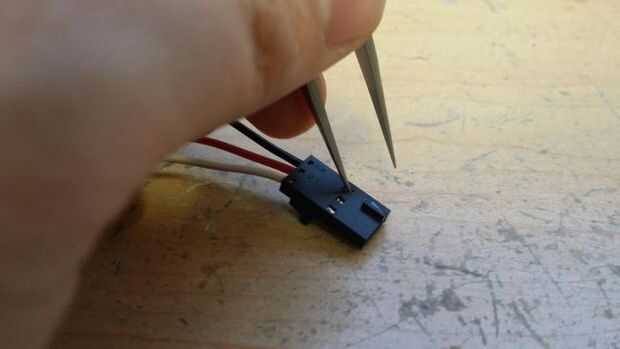

Terminales de metal conectan a los extremos del alambre. Los terminales Sostenga cada alambre en dos lugares - en una sección corta del pelado del alambre y en el aislamiento. La diapositiva de terminales y cerradura en la cubierta de plástico. Cuando el terminal se inserta en la carcasa, la cubierta proporciona alivio de tensión. En general, es una manera muy fiable de la construcción de un conector. Terminales pueden eliminarse doblando una pequeña lengüeta visible a través de una ventana en el portafiltros de plástico.
Recomendamos estas piezas de Digikey de abastecimiento. Asegúrese de comprar cajas y terminales adicionales, tendrá práctica.
Terminales vienen en una variedad de vértigo - puede elegir oro o galjanoplastia de la lata. Comprar oro, la galjanoplastia de oro más delgada será probablemente muy bien, a menos que planee retirarlas varias veces de la cubierta de plástico (más de mil veces).
Terminales entran en un carrete o a granel (suelta). Suelto es mejor que los rodillos se construyen para automatizar máquinas que prensan. Para construir un cable de entrada analógico estándar, necesita:
- Terminales hembra (serie 70058): pieza número 16/02/97 para el alambre de calibre 24-30 (Phidgets utiliza 26 AWG), o 16-02-0103 de 22 a 24 AWG.
- Hembra de vivienda (también llamada receptáculo). Número de parte del receptáculo es 50-57-9403 (para 3 pines). Terminales para calibre 32-36 están disponibles, pero no se siembran normalmente.
Para hacer un cable que se conecte un cable de entrada analógico (igual que los conectores de 3 pines de nuestro 1011_0 PhidgetInterfaceKit) necesitas:
- Clavijas macho crimp (70021 serie): pieza número 16/02/77 para el alambre de calibre 24-30 (Phidgets utiliza 26 AWG), o 16-02-0115 para 22-24 AWG.
- Caja hombre: parte número 701-07-0002 (para 3 pines).
Usted puede comprar conectores de knock-off en Asia - pero si usted está haciendo suficientes cables para hacer valga la pena, así sólo podría obtener el conjunto de cable todo hecho en el extranjero.
Herramientas que prensan del alambre:

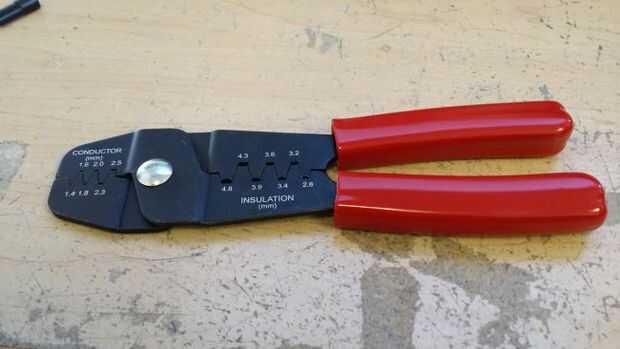

Herramientas que prensan aplastar los terminales (descritos anteriormente) en el cable pelado. Hay diferentes opciones, terminamos usando la herramienta WM9999-ND, como fue encontrado para ser la mejor de las tres opciones.
WM9999-ND (Número de Molex 0640160038)
- $46,00
- Proceso de dos pasos para prensar el aislamiento y alambre.
- Sólo calibre 14 a 24 alambre engarces
Esta herramienta es fácil de usar e intuitivo. Hace para una conexión sin problemas, buena cada vez.

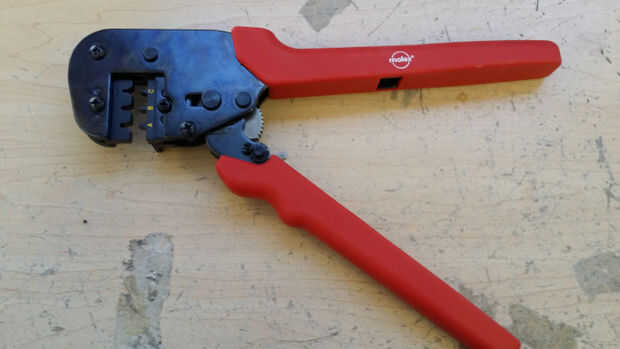

WM17552-ND (Número de Molex 0640160201)
- $130,00
- Solo paso
Instrucciones sobre cómo utilizar este dispositivo se pueden encontrar la Página Web de Molex. Mientras que al parecer, esta herramienta está diseñada para facilitar el proceso, es sumamente difícil colocar el terminal en la herramienta usando el soporte terminal magnético incluido. Cuando los terminales se colocaron manualmente, el dispositivo fue encontrado para ser altamente eficaz en la producción de una buena conexión cada vez.
Pinzas de punta de aguja
- $6-$60
Si usted desea hacer su propio conector y no quiere comprar una herramienta especializada, usted puede considerar alicates una opción. Aunque es técnicamente posible utilizar pinzas, es difícil colocar el alambre y prensar los terminales adecuadamente con los alicates. Si intenta utilizar alicates tendrá muchos terminales extras, como es más probable que destruir el terminal que to hacer una buena conexión.
