Cómo hackear juguetes EEG con arduino (5 / 6 paso)

Paso 5: Visualización de los datos

¿
Se tiene todo conectado? ¿ver un montón de números? Usted está haciendo bien. Ahora haz procesamiento funcionando para visualizar sus datos.

Descargar este conjunto de código e instalarlo: http://github.com/kitschpatrol/Processing-Brain-Grapher/zipball/master
también necesita esta biblioteca para ejecutar el código de procesamiento: http://www.sojamo.de/libraries/controlP5/

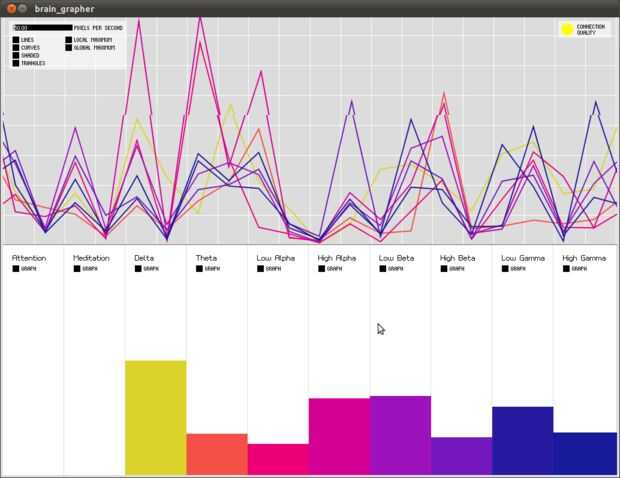

Una vez que lo ejecuta en su computadora, usted debe ver un gráfico pop-up. Conectar tu arduino al ordenador y veremos algunos gráficos bastante! (ver imagen)

El entrenador de fuerza te da 11 valores en este orden:
Calidad de la conexión, atención, meditación, Delta, Theta, alfa baja, alta alfa, Beta baja, Beta alta, Gamma de baja y alta Gamma.

Al principio los valores de atención y mediación será cero, pero una vez que se obtiene calentado comenzarán rebotando. Intente concentrarse en cosas para atraer la atención hacia arriba. Ver qué haciendo diferentes tareas para conseguir los niveles hacia arriba o hacia abajo.
