Paso 6: Construir un nuevo circuito de potencia para la cápsula de Pi y hacer algunas pruebas
Una vez que destruyó a todo el interior de la cápsula del tiempo que necesitaba una nueva forma de alimentación el Raspberry Pi.
En este paso necesitará las siguientes herramientas:
1. pelacable
2. soldador
3. soldadura
4. encogimiento del calor
5. pistola de calor
6. tornillo de Banco
7. pequeño martillo
8. alicates de canal

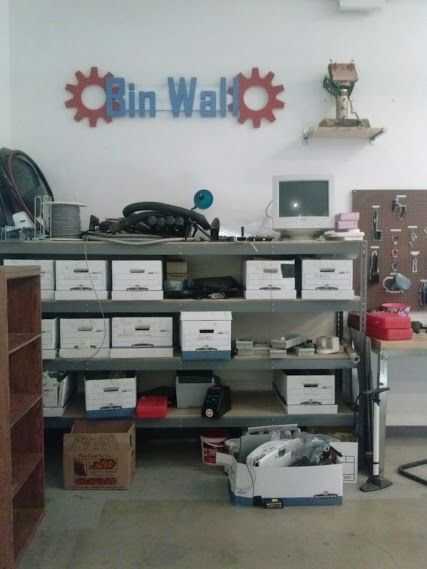

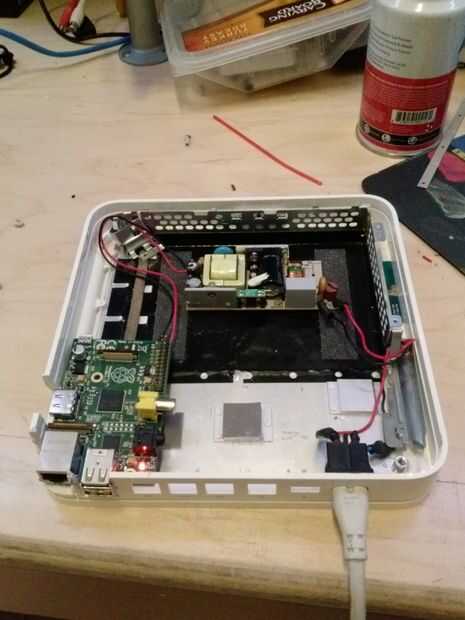

Lo siguiente que hacer fue instalar una fuente de alimentación adecuada para la frambuesa "Cápsula de Pi". (La frambuesa Pi por sí mismo con las redes requiere por lo menos 5v DC con un mínimo de 700mA de capacidad de corriente de tu fuente de alimentación.) Tuve suerte de encontrar una fuente de alimentación de 5 voltios muy agradable con una capacidad actual de 2 Amp en nuestro "muro de Bin" en el TechShop en San José, así que mi nueva fuente de alimentación tenía un montón de energía de sobra para unos LEDs y tal vez un Arduino.
Por cierto, la cápsula del tiempo que utilicé para este proyecto era mi cliente y tenía una fuente de alimentación... Mi cliente querido que la copia de seguridad de archivos incluso pensó que había fracasado la cápsula del tiempo.
Recuperé los datos de la cápsula del tiempo después de que abrió y quitar el disco duro. Conecté este coche hasta mi Mac con un "cable USB a SATA adaptador." Luego copié la copia de archivos utilizando el Finder de OSX.

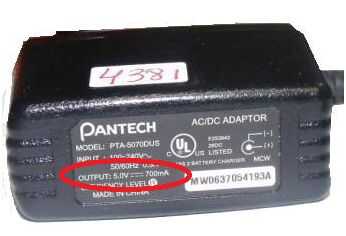

TIP: No necesitas ser un miembro de TechShop para encontrar fuentes de alimentación, como un fabricante, puede hacerlo un hábito para salvar viejas fuentes de alimentación de la electrónica antigua. Pregunte para darle sus electrónicos viejos y salvar las fuentes de alimentación para proyectos como este. En el cuadro etiquetado 4381 en este paso se puede ver un ejemplo de un enchufe ("Wall Wart" https://en.wikipedia.org/wiki/AC_adapter) que es 5v 700mA. No es tan grande como la que eligió pero este sería el mínimo si quería sólo encienda el Raspberry Pi, conecte el cable Ethernet y un ratón USB.

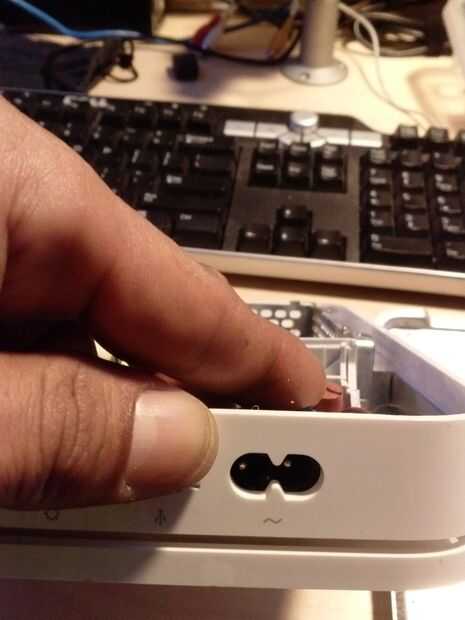

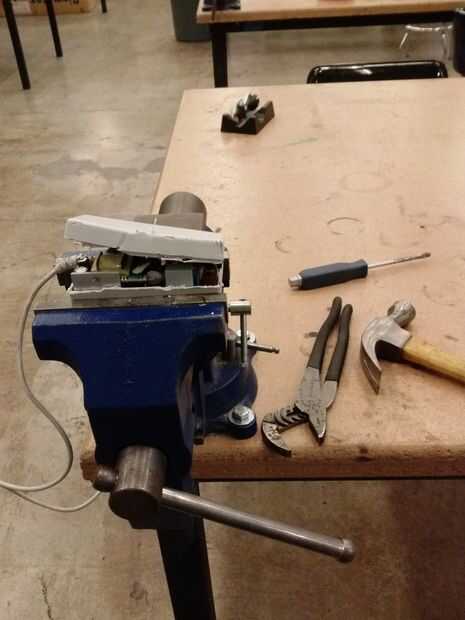

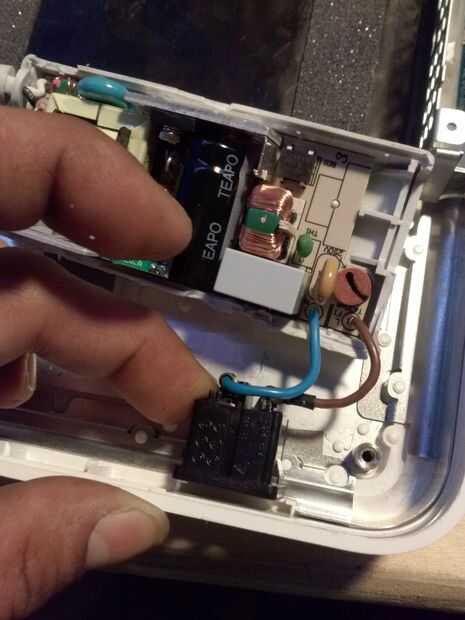

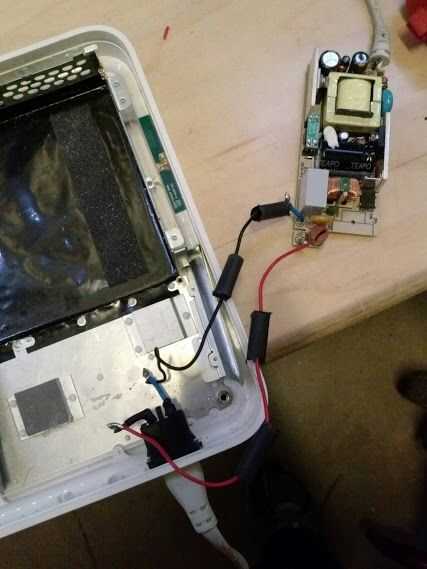

Desmontado la nueva fuente de alimentación encontrados y corte el cable de alimentación demasiado tamaño después que tenía el cadáver de la cápsula del tiempo desmontado.

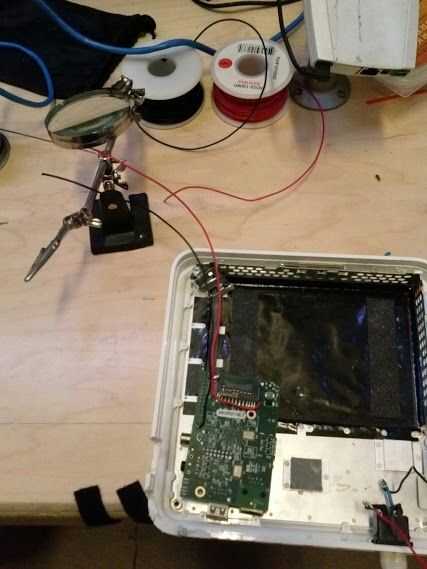

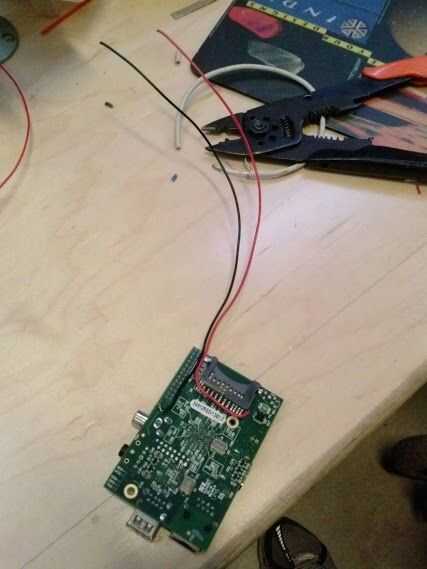

Recuerde que si usted quiere conectar energía 5VDC directamente a su uso de frambuesa Pi las de puntas de prueba "T1" (positivo 5v) y "T2" (negativo/tierra) respectivamente.

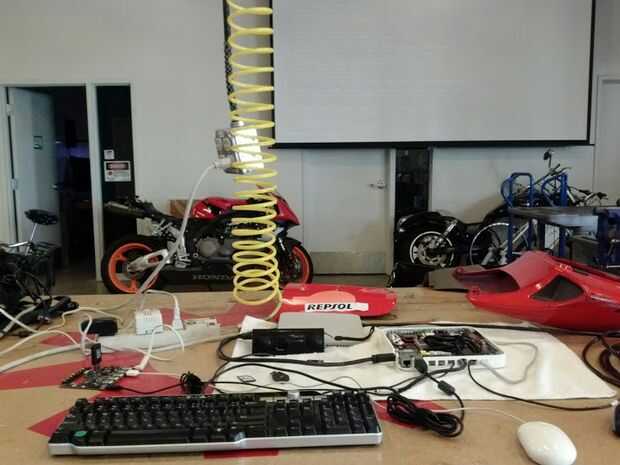

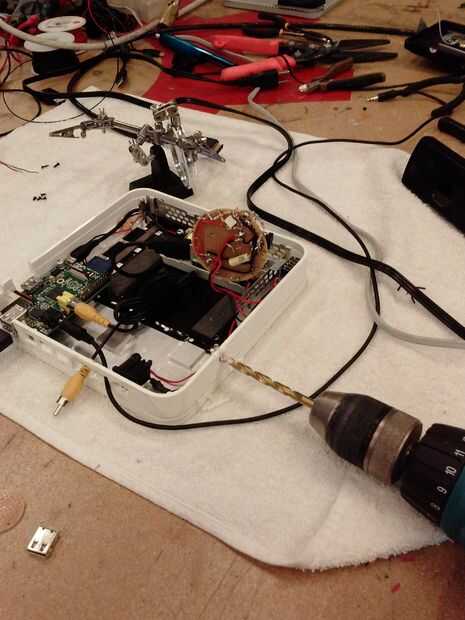

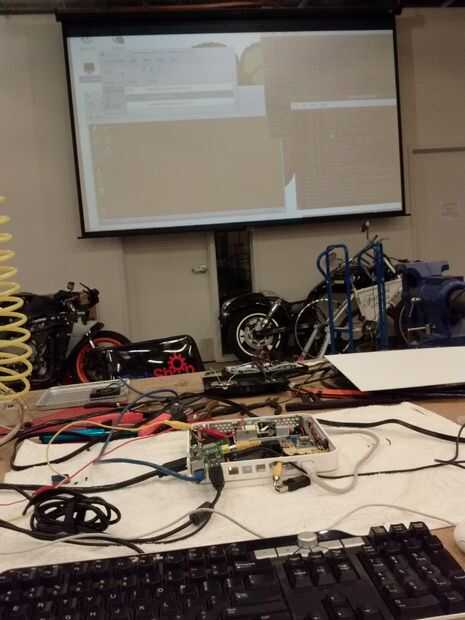

Ya que quería probar mi cápsula de Pi con una pantalla HDMI ulteriormente el caso de la cápsula del tiempo con algunos agujeros para exponer el conector HDMI en la Raspberry Pi.

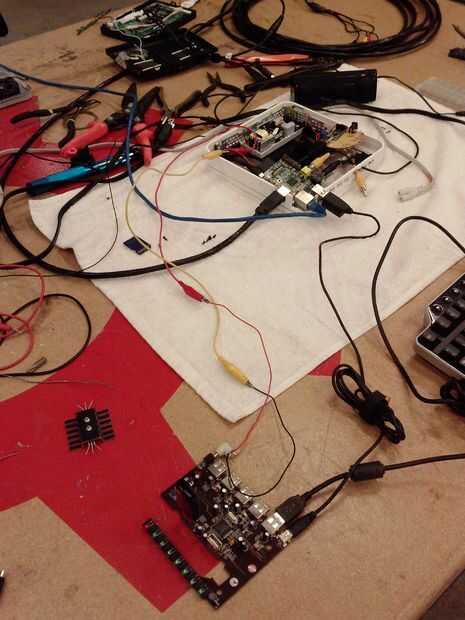

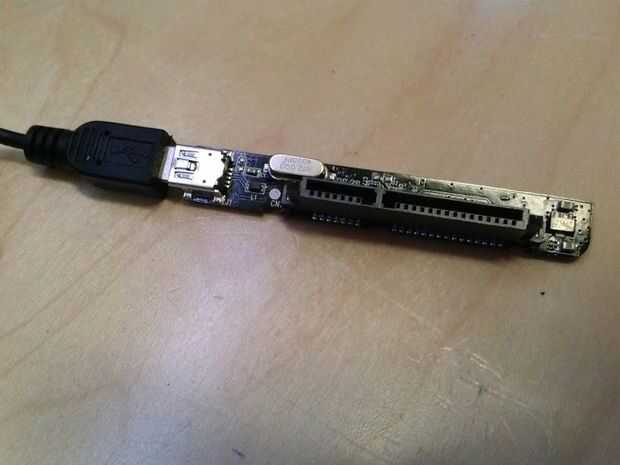

Tenga en cuenta que con este hack, tienes que conectar el disco duro de SSD con SATA al cable Mini-USB y luego usar un Hub de USB externo "Accionado". El SSD debe conectarse al Hub y el Hub debe estar conectado a la frambuesa Pi. Pruebo y hacerla un hábito sólo conectar un concentrador USB y ratón inalámbrico directamente a la frambuesa Pi. Todo lo demás como la tarjeta inalámbrica, SSD, teclado debe pasar por el concentrador USB.
