Paso 7: Corte láser algunos acrílico para adaptar el caso de Time Capsule de Apple y una cápsula de Pi

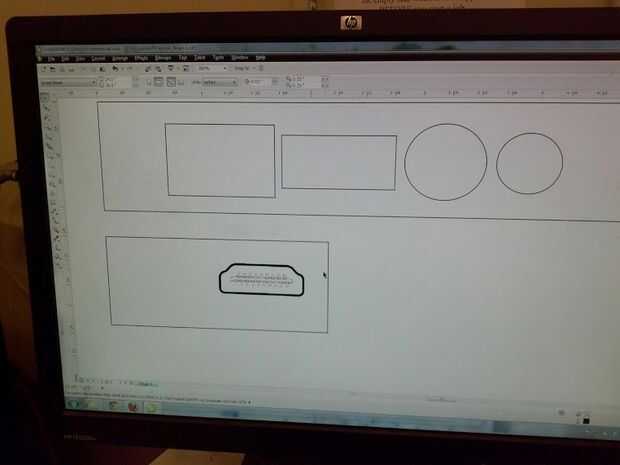

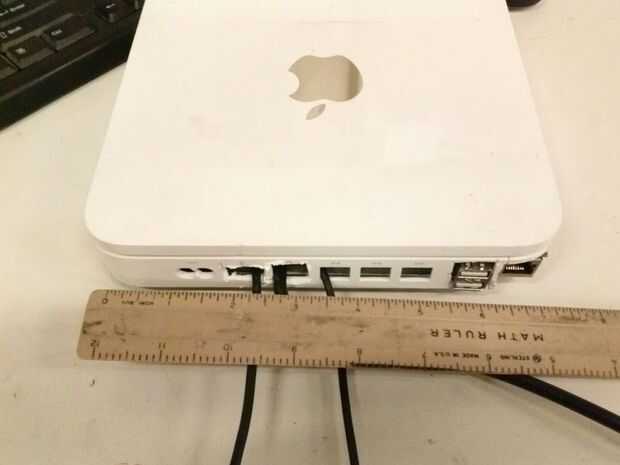

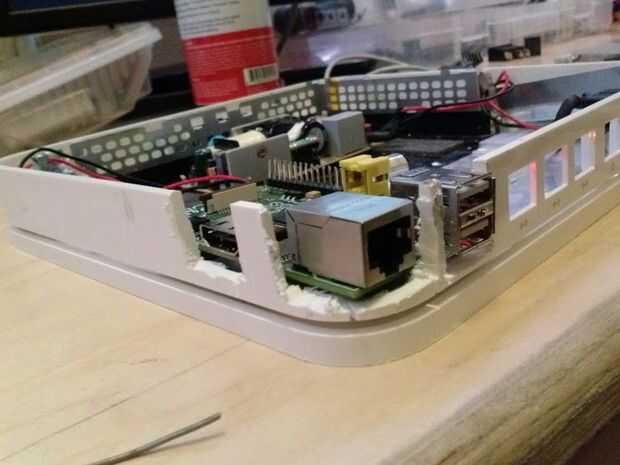

Tomé algunas medidas y crea un archivo en Corel Draw para cortar algunos limpio buscando piezas de acrílico transparente para sujetar a la cápsula del tiempo de adaptación. Las piezas son para vestir para arriba los agujeros y hacer una placa base para Raspberry Pi y asegúrelo.

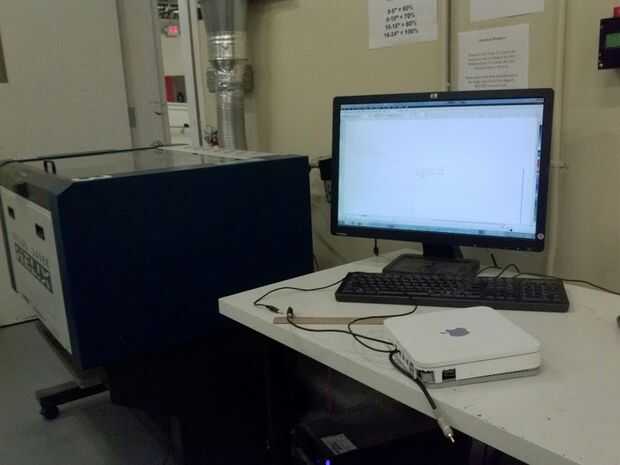

Usé el cortador del Laser de Epilog en TechShop San Jose para cortar el acrílico. Me aseguré con una "rayita" para permitir que el cortador del laser de Epilog saber que quería cortar (en comparación con etch.)

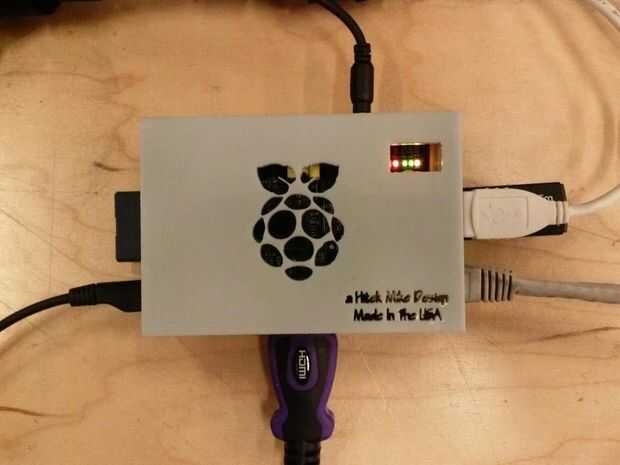

El cortador del Laser de Epilog es una gran manera de limpiar un proyecto de modificación, pero lleva más tiempo así. A la larga soy capaz de hacer mucho más agradables casos desde cero con este maravilloso láser de corte (como en la foto adjunta a este paso con mi láser personalizado caso frambuesa Pi.) Lo que me gusta mas el cortador del laser de Epilog es que me permite al prototipo muy rápidamente.

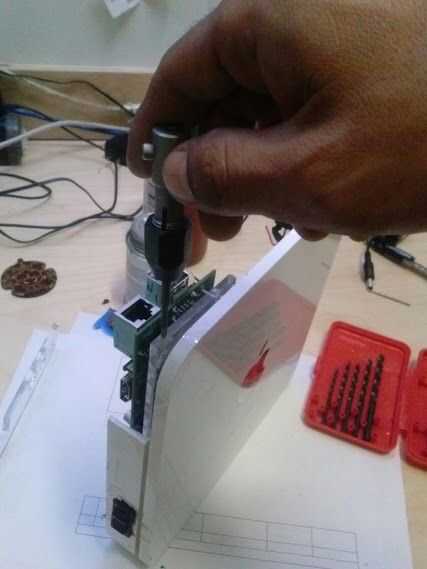

Una vez que corté el acrílico, usé un toque Set # 4-40 para hacer roscas para fijar el acrílico a la base del soporte del Raspberry Pi. Utilicé tornillos #4-40 desde el acrílico que usa 1/8". Además, los tornillos de #4-40 caben en los agujeros de montaje para el Raspberry Pi.
