Paso 14: actualización

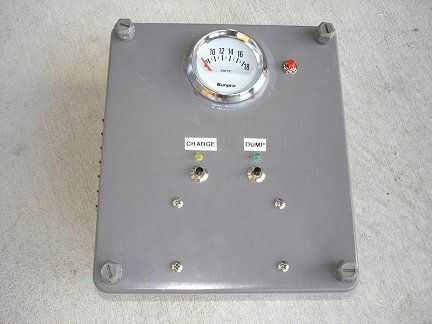

He terminado la reconstrucción del controlador de carga. Ahora es en un recinto semi resistente a la intemperie y también he añadido un en medidor de voltaje. Ambos fueron comprados baratos en Ebay. También he añadido algunas nuevas características. La unidad ahora tiene provisiones para entradas de alimentación de varias fuentes. También cuenta con distribución de corriente de 12V con fusible incorporado para tres cargas externas.

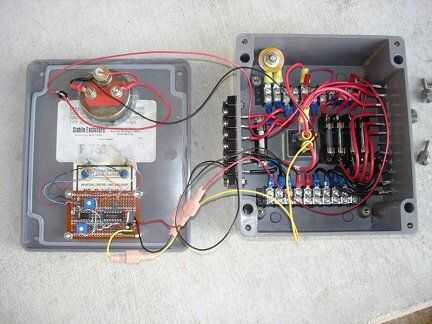

La segunda foto muestra el interior del controlador de carga. Básicamente sólo transferí todo lo que yo originalmente había atornillada en la placa de madera contrachapada en el prototipo en este cuadro. He añadido un medidor de voltaje de iluminación automotriz y fusibles para 3 cargas de 12V externa. Usé alambre de calibre pesado para tratar de reducir las pérdidas por resistencia del cable. Cada vatio cuenta cuando usted está viviendo fuera de la red.

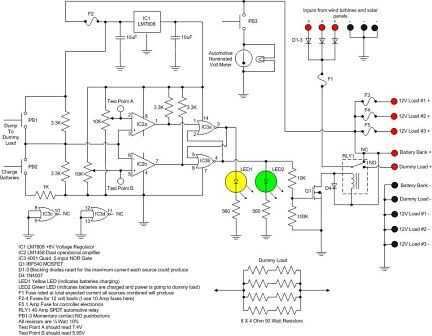

La tercera imagen es el esquema para el nuevo controlador de carga. Es casi lo mismo que el viejo encima, salvo la adición del voltímetro y bloques de fusibles adicional para las cargas externas. Un más grande, más fácil leer la versión del esquema, y obtener más información sobre el nuevo controlador de carga puede encontrarse en mi sitio web en http://www.mdpub.com/Wind_Turbine/

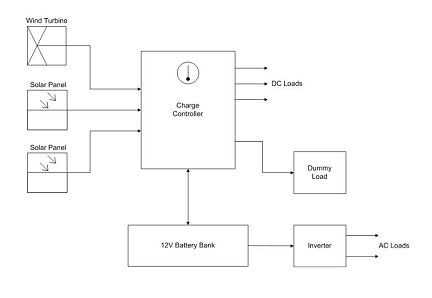

La cuarta foto es un diagrama de bloques del sistema de alimentación todo. Tenga en cuenta que sólo tengo un panel solar construida ahora. Simplemente no he tenido el tiempo para completar el segundo de ellos. Por favor visite mi página de panel solar de fabricación casera en http://www.mdpub.com/SolarPanel/ para obtener más información sobre paneles solares de fabricación casera.
