Cómo he construido un aerogenerador produce electricidad (4 / 15 paso)

Paso 4: Construir el montaje de la turbina

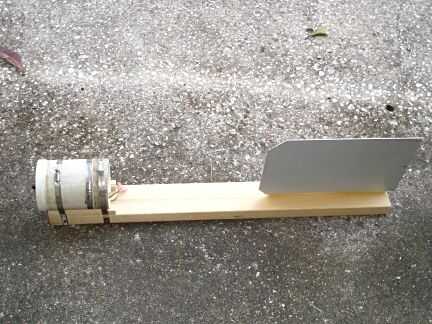

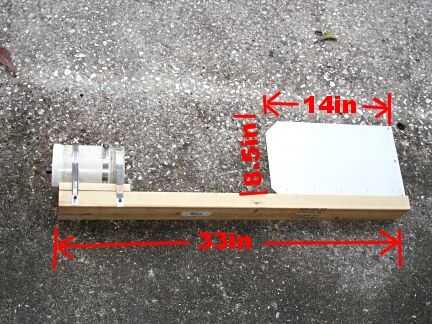

Siguiente necesitaba un montaje de la turbina. Mantenerlo simple, opté a la correa el motor a un trozo de madera de 2 X 4. La longitud correcta de la madera se calculó por el método muy científico del mejor mirando pedazo de desecho 2 X 4 de mi pila de madera de desecho y va con el tiempo fue. También corté un trozo de tubo de PVC de diámetro 4 pulgadas para hacer un escudo del motor y proteger de las inclemencias del tiempo. Para que una cola que le dio vuelta en el viento, otra vez solo usé un pedazo de hoja pesada aluminio sucedí tener puesta alrededor. Yo estaba preocupado que no sería una cola bastante grande, pero parece funcionar bien. La turbina encaja justo alrededor en el viento cada vez cambia la dirección. He añadido algunas dimensiones de la imagen. Dudo que cualquiera de estas medidas es fundamental.

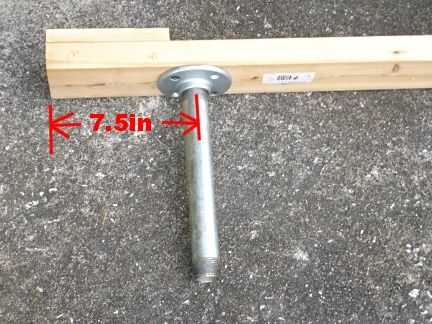

A continuación tuve que empezar a pensar en algún tipo de torre y algunos tipo de cojinete permitiría que la cabeza gire libremente en el viento. Pasé mucho tiempo en mi local homecenter almacenes brainstorming (Lowes y Home Depot). Por último, se me ocurrió una solución que parece funcionar bien. Mientras la lluvia de ideas, me di cuenta que tubo de hierro de diámetro 1 pulgada es un buen ajuste de deslizamiento dentro de conducto eléctrico de EMT de acero de diámetro de 1 1/4 de pulgada. Pude usar un pedazo largo de tubo de 1 1/4 de pulgada como mi torre y accesorios de tubería de 1 pulgada en cada extremo. Para la unidad principal une una brida de piso de hierro 1 pulgada centrada en 7 1/2 pulgadas desde el extremo del generador de 2 X 4 y había atornillado un niple de hierro largo 10 pulgadas en él. El pezón se deslizaría en la parte superior de la pieza de conducto me use como una torre y forman una relación agradable. Los cables del generador pasaría a través de un agujero perforado en el 2 X 4 por el centro de la unidad de tubería/conducto y salida en la base de la torre. Genial! (si lo digo yo)
