Paso 8: Crear el controlador de carga
Hay un montón de controladores solares y sistemas de energía del viento. Cualquier lugar que vende cosas de energías alternativas tiene. También hay siempre un montón de ellos para la venta en Ebay. Decidí intentar construir mi propio pesar. Fue así que a googlear para obtener información sobre controladores de carga de la turbina de viento. He encontrado mucha información, incluyendo algunos esquemas completos, que era bastante agradable y hecho construir mi propia unidad muy fácil. Basé mi unidad en el esquema de la encontrada en este sitio web:
http://www.fieldlines.com/story/2004/9/20/0406/27488

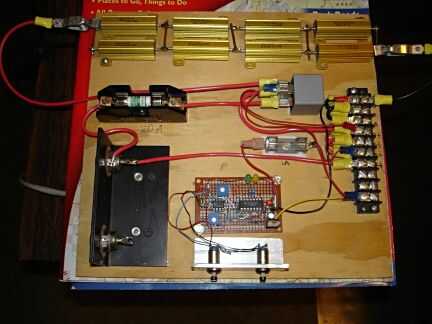

Ese sitio web entra en mucho detalle sobre el controlador, así que sólo voy a hablar en términos bastante generales aquí. Otra vez, mientras que seguí su receta general, hacer algunas cosas diferentemente. Ser un tinkerer electrónica ávido desde temprana edad, tengo un gran stock de componentes electrónicos ya en mano, así que tuve que comprar muy poco para completar el control. He sustituido componentes diferentes para algunas partes y volvió a trabajar el circuito un poco para que pudiera usar piezas ya tenían en mano. Así que tuve que comprar casi nada para crear el controlador. La única parte que tuve que comprar fue el relé. Construí mi controlador de carga de prototipo por todas las piezas se emperna a un pedazo de madera contrachapada, como se ve en la primera foto de abajo. Reconstruirlo en un recinto resistente a la intemperie más adelante.

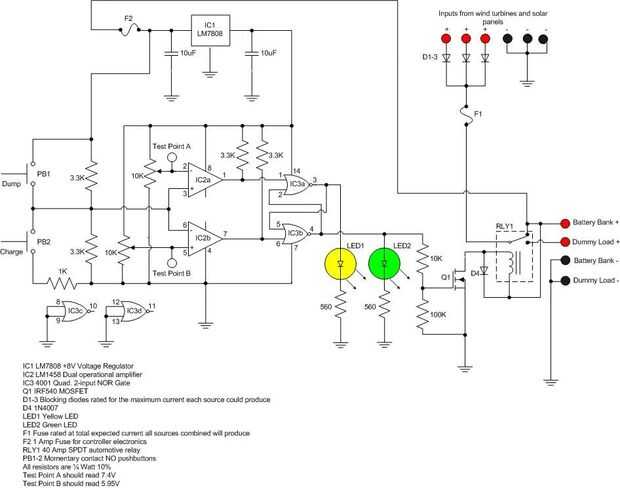

Construir tu propio, o comprar uno, necesita a algún tipo de controlador de su aerogenerador. El director general detrás del controlador es que monitorea el voltaje de la batería en el sistema y envía energía de la turbina en las pilas para recargarlas o vuelca la energía de la turbina a una carga secundaria si las baterías están totalmente cargadas (para evitar el exceso de carga y la destrucción de las baterías). El esquema y reseña en la página web anterior hace un buen trabajo de explicarla. Mucha más información en la construcción del controlador de carga, incluyendo el más grande y más fácil de leer diagramas esquemáticos, puede encontrarse en mi sitio web en http://www.mdpub.com/Wind_Turbine/index.html
En funcionamiento, la turbina de viento es conectada al controlador. Líneas ejecutan desde el regulador a la batería. Todas las cargas están tomadas directamente de la batería. Si el voltaje de la batería cae por debajo de 11,9 voltios, el regulador corta la potencia de la turbina a carga de la batería. Si el voltaje de la batería se eleva a 14 voltios, el regulador corta al dumping la potencia de la turbina en carga ficticia. Hay potenciómetros de ajuste para ajustar los niveles de voltaje en el cual el controlador alterna hacia adelante y hacia atrás entre los dos Estados. Elegí 11.9V para el punto de descarga y 14V para el punto cargado basado en el asesoramiento de un montón de diferentes sitios web sobre el tema de la carga adecuadamente las baterías de plomo. Los sitios todos recomiendan tensiones ligeramente diferentes. Especie de les media y vino para arriba con mis números. Cuando el voltaje de la batería está entre 11.9V y 14.8V, el sistema puede conmutarse entre ya sea de carga o descarga. Un par de botones me permiten cambiar entre Estados en cualquier momento, para propósitos de prueba. Normalmente el sistema funciona automáticamente. Cuando la carga de la batería, el LED amarillo se enciende. Cuando la batería está cargada y poder es objeto de dumping a la la carga ficticia, el verde LED está encendido. Esto me da algunos comentarios mínimos sobre lo que está sucediendo con el sistema. También utilizo mi multímetro para medir voltaje de la batería y voltaje de la salida de la turbina. Probablemente finalmente agregaré o metros del panel, o voltaje de estilo automotriz y metros de carga y descarga al sistema. Voy a hacer una vez que lo tengo en una especie de recinto.
Usé mi fuente de alimentación de voltaje variable Banco para simular una batería en distintos Estados de carga y descarga para probar y ajustar el regulador. Podría ajustar la tensión de la fuente de alimentación para 11.9V y set del trimpot para el punto bajo voltaje. Entonces pude arrancar el voltaje hasta 14V y set del trimpot para el trimpot de alto voltaje. Tuve que hacerlo antes de que lo tomé en el campo porque tengo no hay manera de sintonizar ahi.
He encontrado la manera dura que es importante con este diseño de controlador para conectar primero la batería, luego conectar la turbina eólica y paneles solares. Si conectas primero la turbina de viento, las variaciones de voltaje salvaje procedente de la turbina no alisar hacia fuera la carga de la batería, el regulador se comporta erráticamente, el relé hará clic lejos violentamente y picos de voltaje podrían destruir el ICs. Siempre conectar primero la batería, luego conectar la turbina eólica. Además, asegúrese de que desconectar la turbina de viento primero al desarmar el sistema. Desconecte la batería de última.
