Paso 13: Soldadura baratija a ojo
Solo tenemos 2 soldadores y 4 alumnos, por lo que la porción de soldadura puede ser una desaceleración. El truco está en asegurarse de que los flujos de clase sin problemas. Por lo tanto, primero tenemos todos construir el Abalorio al anillo de NeoPixel "Ojo derecho".

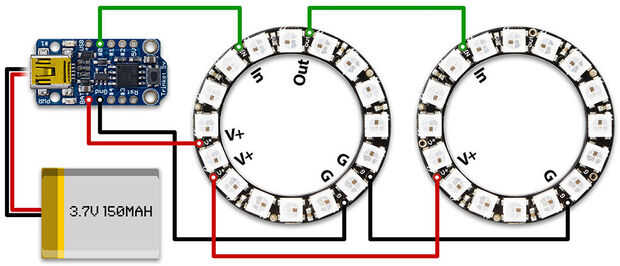

Explicar el proceso como este, refiriéndose al esquema práctico de Adafruit.

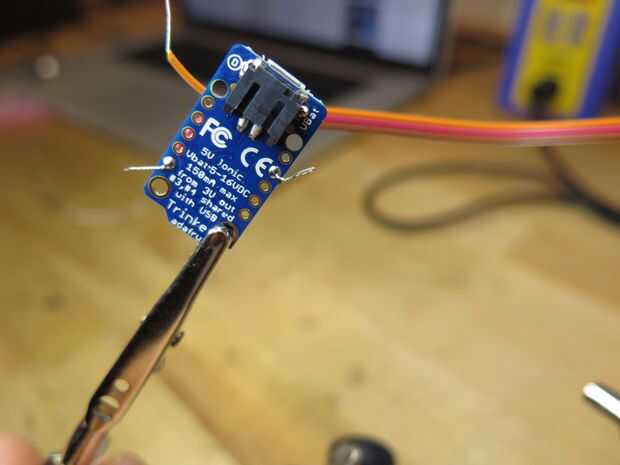

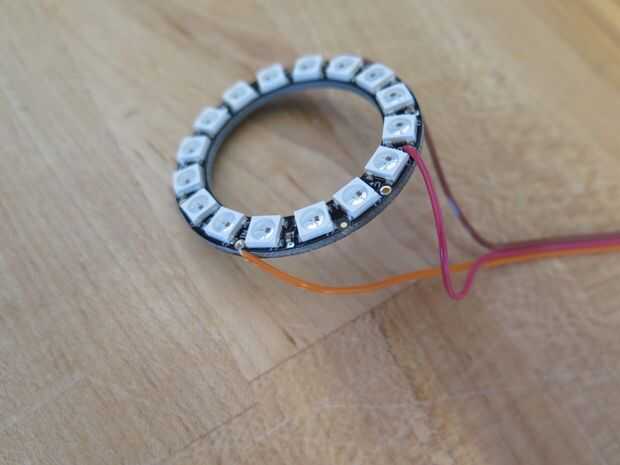

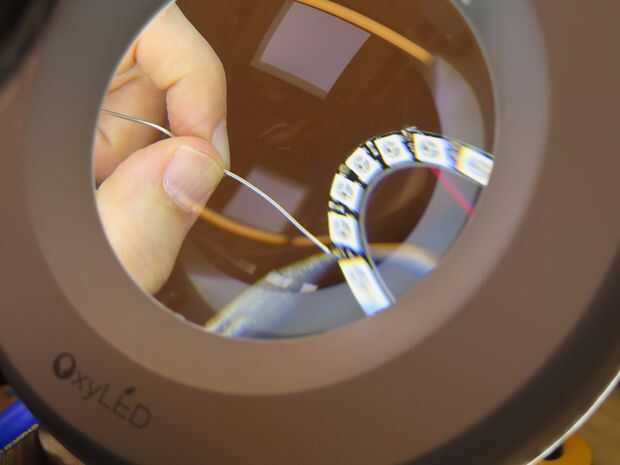

El cable viene por la parte superior de la Arduino, donde la conexión USB es, empujando a través de al lado de la batería. Para el anillo de NeoPixel, puede soldar ya sea de la parte de atrás o al frente. Si los cables se asoman por la parte delantera, la construcción será más limpia, pero la soldadura es más difícil puesto que los LED están en el camino.
Dar a los estudiantes una opción de qué dirección deben soldar los cables para los ojos.

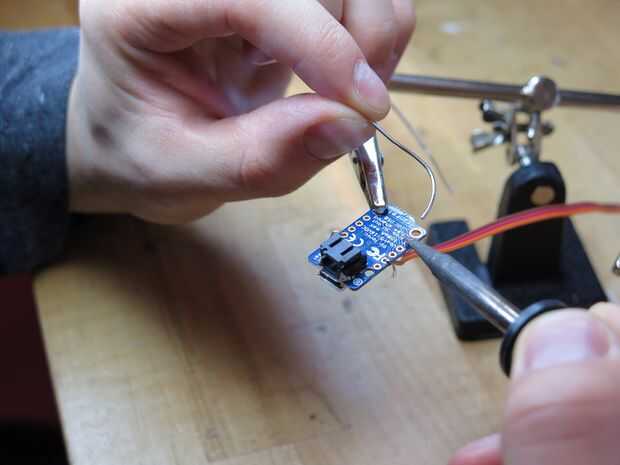

La soldadura de estos hilos, que son especie de circuitos tradicional color codedfor.
Cable marrón: Tierra de baratija a GND en NeoPixel anillo
Cable rojo: — > 5V en baratija a V + anillo de NeoPixel
Cable naranja: — > Pin 0 en baratija con la entrada de anillo de NeoPixel
Trato de que los estudiantes que parecen más adeptos a los soldadores en primer lugar y aquellos con más tendencias de perfeccionista que en el segundo lote.

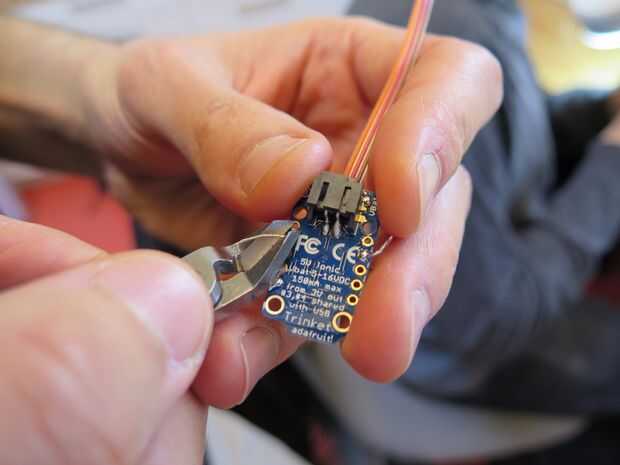

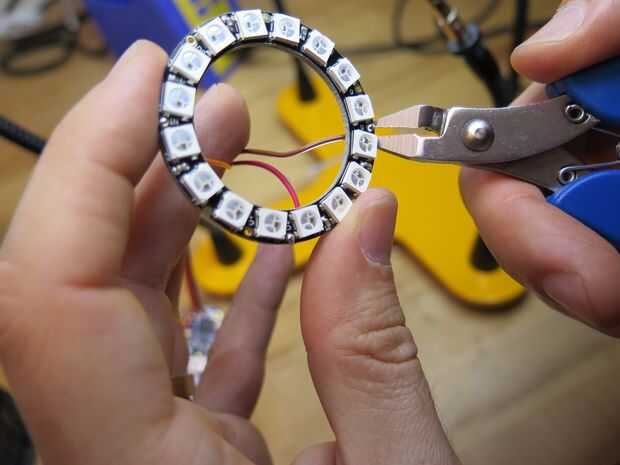

Después de que cada persona realiza soldadura, tienen alicate de corte al ras pequeñas para recortar los extremos de los cables. Si no tienes esta herramienta de mano en su laboratorio de electrónica, algunos orden ahora mismo. Son absolutamente esenciales.
