Paso 5: Analizar los datos
Ahora que has construido el módulo de aviónica, lanzó su cohete y que con seguridad recuperó su cohete intacto, es hora de poner los datos a buen uso.

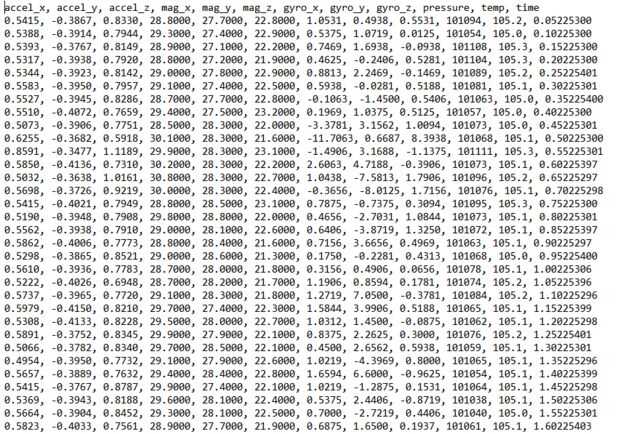

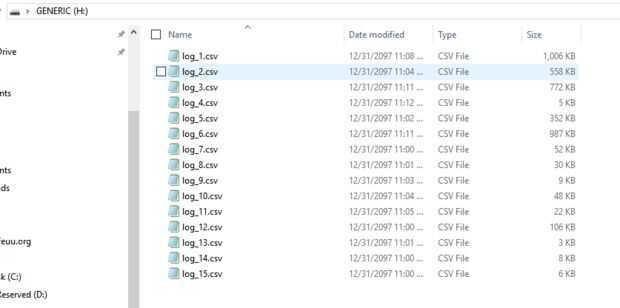

Insertar la tarjeta MicroSD desde el módulo de aviónica en su ordenador, usted debería ver algo como la primera imagen dentro de la tarjeta. Cada vez que usted presione el botón de inicio en el módulo de aviónica ha creado un nuevo archivo de csv. Cada archivo csv contiene una serie de filas, la última fila es una marca de hora, el resto de las filas representan acelerómetro de 3 ejes, 3-axis gyro, datos del magnetómetro de 3 ejes y datos de presión y temperatura, sumando un total de 12 filas de datos que describe lo que estaba sucediendo en intervalos de 50 milisegundos.

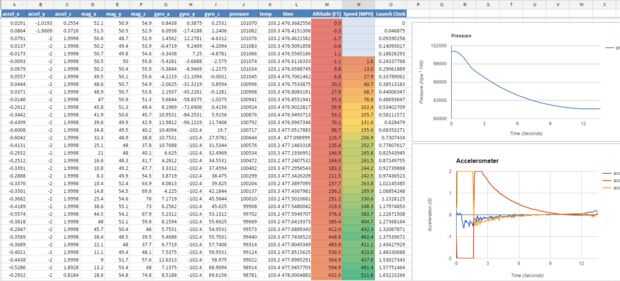

La forma más fácil de dar sentido a todos estos datos es abrir los datos en Excel o importarlos a una hoja de cálculo de Google. Después de importar los datos no dudes en utilizar nuestra hoja de cálculo como una plantilla. la hoja de cálculo extrapola la altitud y la presión en columnas separadas, normaliza la línea de tiempo y gráficos como cantidad de datos posible. lo que nos permite entender mejor lo que ocurrió durante el vuelo.
Durante nuestros dos vuelos, esto es lo que hemos descubierto con el módulo de aviónica de Freescale:

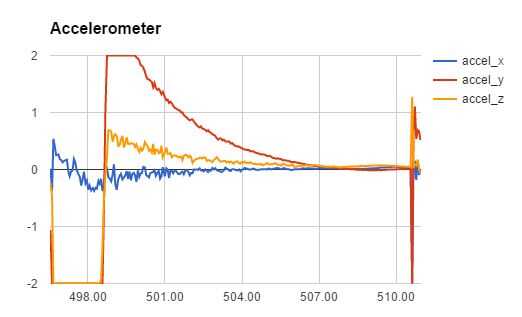

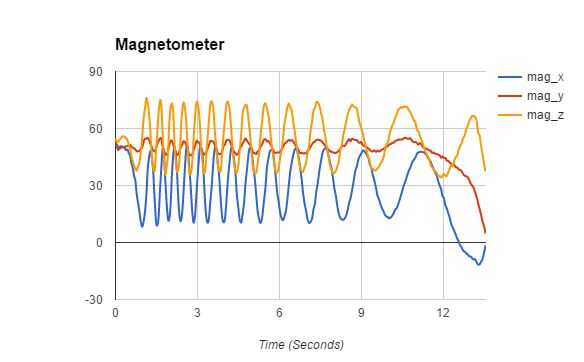

Nuestro primer lanzamiento hecho a una altura máxima de 2700 pies durante la aceleración inicial del motor, el cohete comenzó a girar muy rápidamente como se ve en la gráfica del magnetómetro (aproximadamente 90 RPM) y aceleró a una velocidad máxima de aproximadamente 489MPH (que es una estimación bastante aproximada, pero probablemente no lejos apagado). Los datos se detiene justo antes de la carga de la tolva es despedida en apogeo que nos lleva a pensar que la carga de la tolva es lo que daña el desconectado la tarjeta microsd en el primer lanzamiento. en el aterrizaje descubrimos que la tarjeta tiene atascada demasiado lejos en el soporte. llegamos a la conclusión que bloque de espuma en la parte superior la tarjeta causado esto y ajustar la espuma para el segundo lanzamiento.

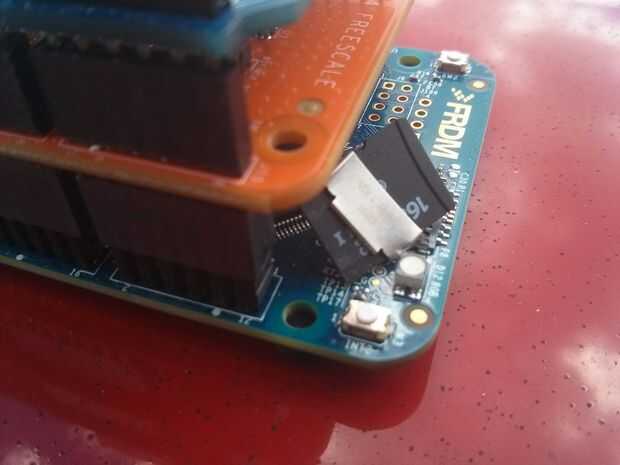

El segundo lanzamiento utiliza un motor ligeramente más potente que el cohete se aceleró a una velocidad máxima de aproximadamente 557MPH (alrededor del 70% la velocidad del sonido) como el anterior lanzamiento el cohete comenzado a girar (alrededor de 94 RPM). Esta vez la carga de la tolva no desconecta la tarjeta MicroSD esta vez Desafortunadamente el paracaídas despliegue después de la carga de la tolva no sólo desconectar la tarjeta pero Ripeado el titular casi totalmente fuera del tablero! explicamos un poco sobre esto en nuestro instructivo anterior, pero merece la pena destacar aquí que la G de que la Junta Directiva en ese momento es totalmente desconocida para nosotros. y mucho más fuerte de lo que esperábamos.
