Paso 1: Conocer a los cables
Puede utilizar cualquier tipo de cable que tiene un extremo macho del Gamecube, como el ilustrado. Puede compactar estos controladores muertos fácilmente, o compra un cable de extensión de Gamecube como he hecho aquí. Si tienes un cable de extensión, corte el extremo hembra de como cerca del extremo como sea posible, para que se queden solamente con el extremo macho y cable tanto como sea posible.

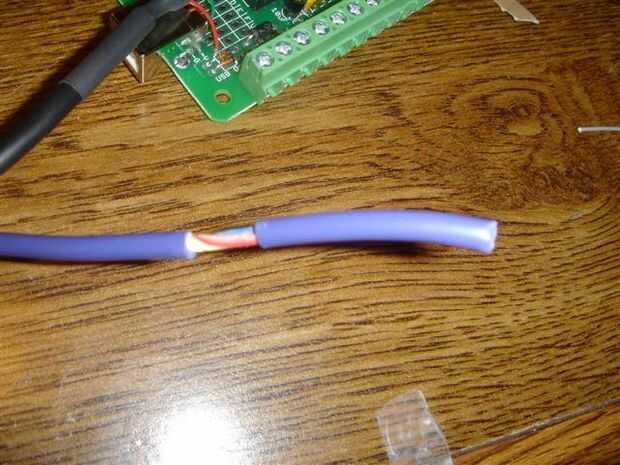

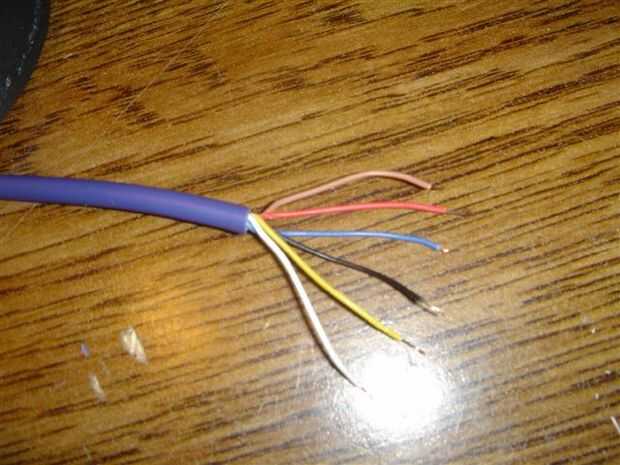

Retire aproximadamente 1 1/4" pulgadas (3-4 cm) de aislamiento fuera del final, exponiendo los alambres aislados de los cables. Si hay algún tipo de alambre sin aislamiento o blindaje metálico, seguir adelante y recorte junto al final del aislamiento del cable principal. Si usted tiene cualquier calor tubería del espesor adecuado para apenas ir sobre el aislamiento del cable principal del encogimiento, seguir adelante y deslice de ahora para que no olvide más adelante. Tubería del encogimiento del calor es opcional, pero definitivamente hace para una instalación de aspecto profesional.
Franja de unos 1-2 mm del aislante en el extremo de cada uno de los alambres más pequeños, exponiendo el cobre. Prepárate tu multímetro verificar la continuidad y un pequeño trozo de papel y lápiz para anotar lo que encuentres.

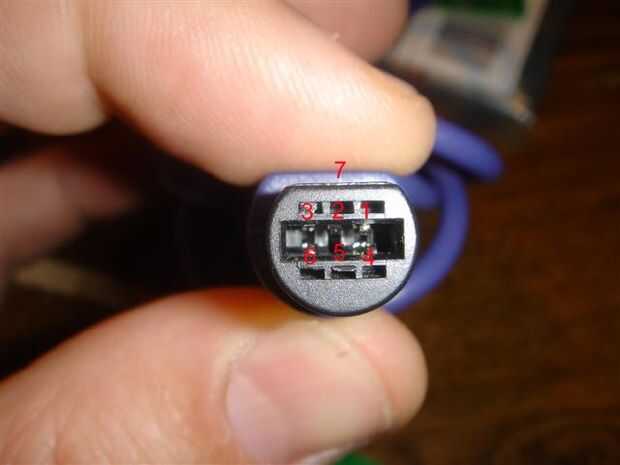

La primera imagen a continuación muestra el número de pin para cada uno de los cables en el cable de la Gamecube.
Nuestro trabajo ahora es identificar cuál de los cables de colores en el cable Gamecube vaya a cual de los pines en el extremo. Te daré un listado de que color va a que pin de los cables de extensión he utilizado; no dude en utilizar esto como una guía inicial para su prueba, pero usted debe comprobar cada pin del cable. Usar esto para tratar de obtener su pinout hecho rápidamente, pero no es un sustituto para las pruebas a ti mismo. (La entrada de la columna de Cthulhu debe ser ignorada por el momento. Obtener el pinout hecho antes alguna vez calentar el soldador).
Para el cable de extensión púrpura que se muestra en la imagen:
Color Pin # Cthulhu columna
Azul - VCC - 1 - V
Rojo - datos - 2 - F
Amarillo - GND - 3 - G
Para el cable de extensión negro actualmente venta.
Color Pin # Cthulhu columna
Negro - VCC - 1 - V
Amarillo - datos - 2 - F
Brown - GND - 3 - G

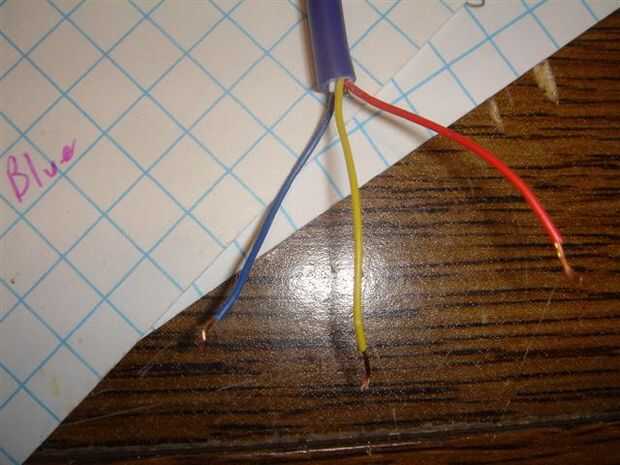

Los tres alambres mencionados son sólo tres que tenemos que importa. Ubicar todo el resto de los cables que no van a los pines 1-3 y recortarlo corto alrededor del final del aislamiento. Ellos no son necesarios.
