Paso 3:

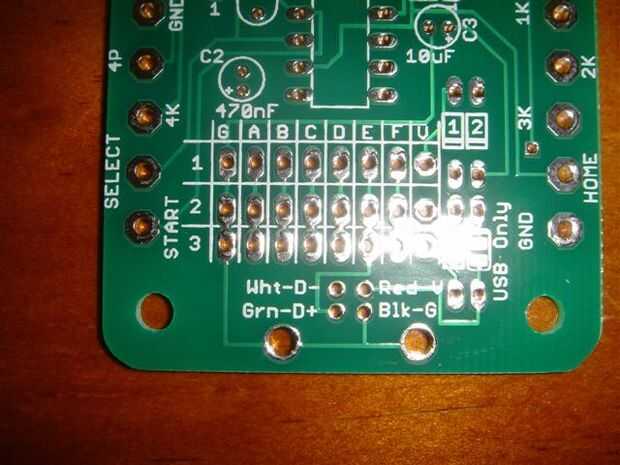

A continuación es un cuadro de un tablero desmontado de Cthulhu mostrando la rejilla de agujeros donde instalarse los cables de la consola. No importa qué fila que utilizamos con el cable de Gamecube, use cualquiera es más fácil.
Ahora que sabemos qué fila de agujeros para usar, sólo necesitamos saber que cables van donde. Agarra la hoja de papel en que escribió el pinout. Cada cable tiene un propósito y un lugar específico que debe ir. Recuerde que los colores a continuación son sólo un ejemplo. Utilice el pasador # o el propósito que usted escribió anteriormente para determinar qué columna a utilizar.
Color Pin # Cthulhu columna
Azul - VCC - 1 - V
Rojo - datos - 2 - F
Amarillo - GND - 3 - G
Ahí lo tienen. Deben tener tres hilos estañados y listos para la soldadura, y sabes ahora cual cable lo que hace, y que fila (1) y la columna entra cada uno. Vamos a llegar a ella.
