Paso 3: Identificar las ubicaciones de

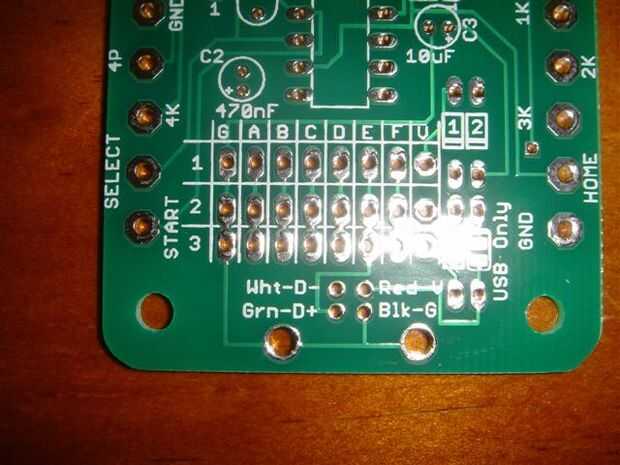

A continuación es un cuadro de un tablero desmontado de Cthulhu mostrando la rejilla de agujeros donde instalarse los cables de la consola. Para la mayoría de los cables de consola, no importa cuál de las tres filas que utilizas; para Playstation, sin embargo, importa. Se suelda el cable Playstation solamente a fila 1.
Ahora que sabemos qué fila de agujeros para usar, sólo necesitamos saber que cables van donde. Agarra la hoja de papel en que escribió el pinout. Cada cable tiene un propósito y un lugar específico que debe ir. Recuerde que los colores son sólo y ejemplo. Utilice el pasador # o el propósito que usted escribió anteriormente para determinar qué columna a utilizar.
Color Pin # Cthulhu columna
Brown - datos - 1 - C
Naranja - CMD - 2 - B
Negro - GND - 4 - G
Rojo - VCC - 5 - V
Amarillo - ATT - 6 - D
Azul - CLK - 7 - A
Verde - ACK - 9 - F
Ahí lo tienen. Debe tener siete alambres estañados y listos para la soldadura, y sabes ahora cual cable lo que hace, y que fila (1) y la columna entra cada uno. Vamos a llegar a ella.
