Paso 2: Conocer a su cable de Xbox1

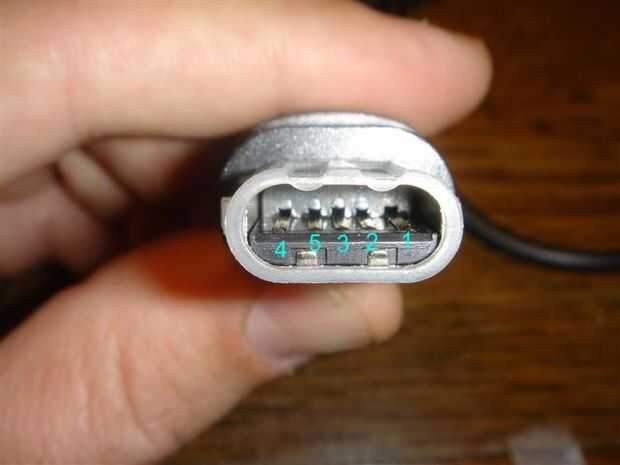

El pinout números enumerados a continuación no son un error de imprenta; ellos realmente están contados de esa manera. Lo bonito de Xbox1 cables es que cada cable que he visto utiliza un código de color establecido para los cables. Por supuesto debe utilizar un multímetro para verificar, pero el conector de Xbox1 es generalmente lo suficientemente seguro como para trabajar fuera de los colores de los cables.
Aquí está la lista de importante:
PIN # - Color - propósito - Cthulhu columna
1 - rojo - VCC - V
2 - blanco - "USB D-- D
3 - verde - "USB D +" - E
4 - negro - tierra - G
5 - amarillo - no utilizado - no conectado

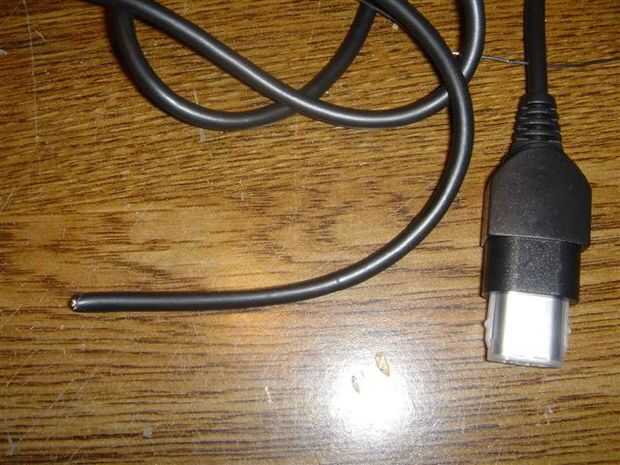

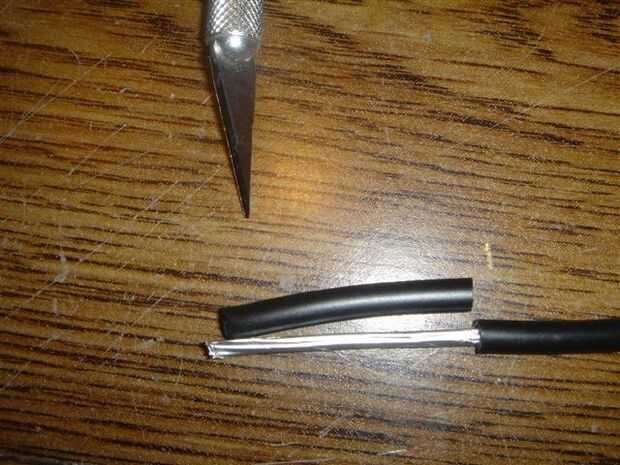

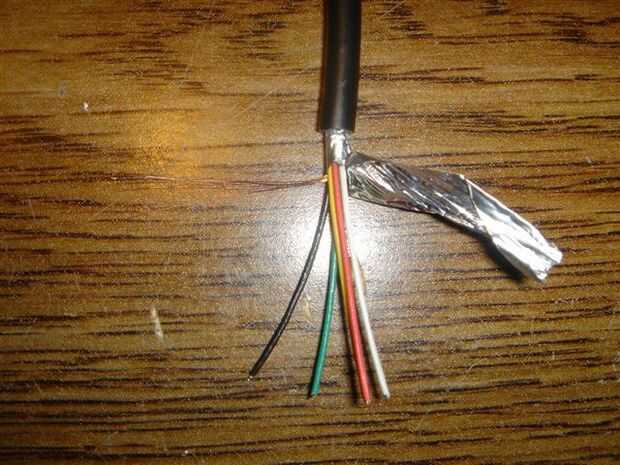

Tira de 3-4 cm de aislamiento en el extremo del cable para desnudar los alambres. Probablemente habrá algunos cable blindaje adicional; en el cable de extensión que se muestra a continuación, hay un material de aluminio de aluminio que cubre todos los cables, junto con unos hilos de cobre sin aislar. Ajuste de los nuevo cerca del final del aislamiento.
Retire aproximadamente 1 a 2mm de aislamiento en el extremo de los hilos que quedan. Utilice el multímetro para verificar la continuidad entre el extremo del cable expuesto y uno de los pines en el extremo de Xbox1. Verificar el pinout de los cables restantes cinco y anota qué color va a qué pin, junto con el propósito indicado y la columna de Cthulhu que entrará.

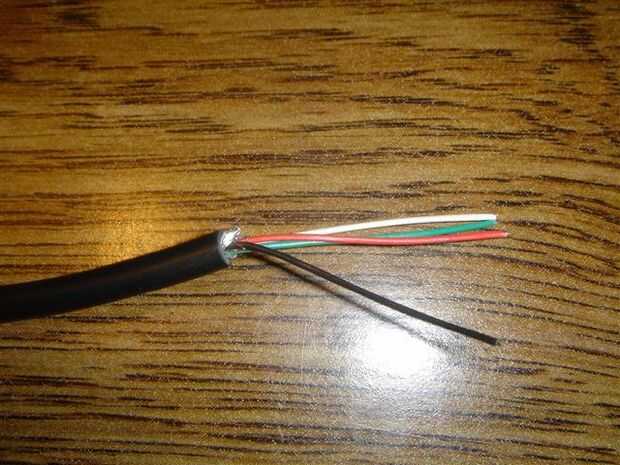

Una vez que has identificado que de alambre (generalmente amarillo) que va al pin #5, seguir adelante y acórtelo corto junto al aislamiento del cable.

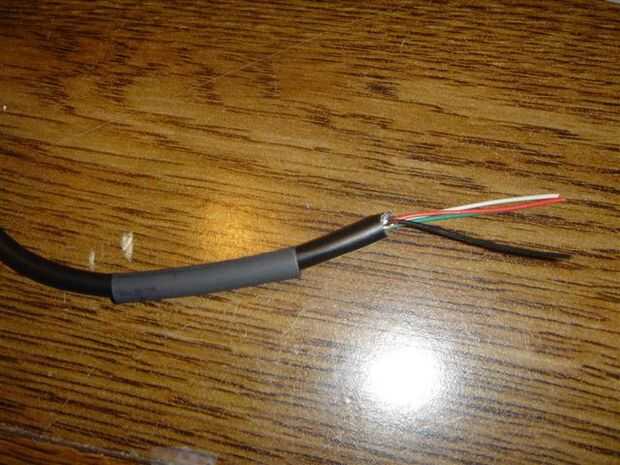

Si usted tiene cualquier cabeza retráctil de la tubería, ahora sería buen momento para deslizar el cable y fuera del camino así no lo olvides más adelante.
