Paso 3: Identificar las ubicaciones de

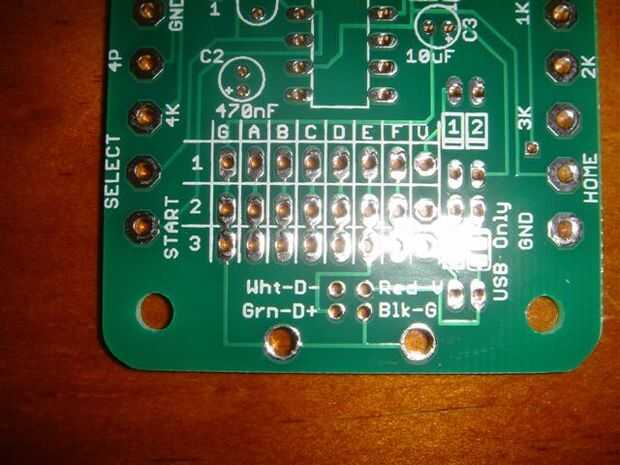

A continuación es un cuadro de un tablero desmontado de Cthulhu mostrando la rejilla de agujeros donde instalarse los cables de la consola. Pues te recomiendo fila 1 ser utilizado para cables Playstation, usted debe utilizar fila 2 o fila 3 para esta cuerda NES. Elegir uno.
Ahora que sabemos qué fila de agujeros para usar, sólo necesitamos saber que cables van donde. Agarra la hoja de papel en que escribió el pinout. Cada cable tiene un propósito y un lugar específico que debe ir. Utilice el pasador # o el propósito que usted escribió anteriormente para determinar qué columna a utilizar.
Pin # Cthulhu columna
GND - 1 - G
CLK - 2 - A
CIERRE - 3 - F
DATOS - 4 - C
VCC - 7 - V
Ahí lo tienen. Debe tener cinco hilos estañados y listos para la soldadura, y ahora sabes que cable hace qué y qué fila y columna cada uno entra. Vamos a llegar a ella.
