Cómo instalar un gabinete de cableado estructurado (6 / 11 paso)

Paso 6: Colocar los componentes interiores

Esto es donde la mayor parte del dinero fue y desea colocar estos componentes para tener una idea de cómo quiere montar en el recinto.

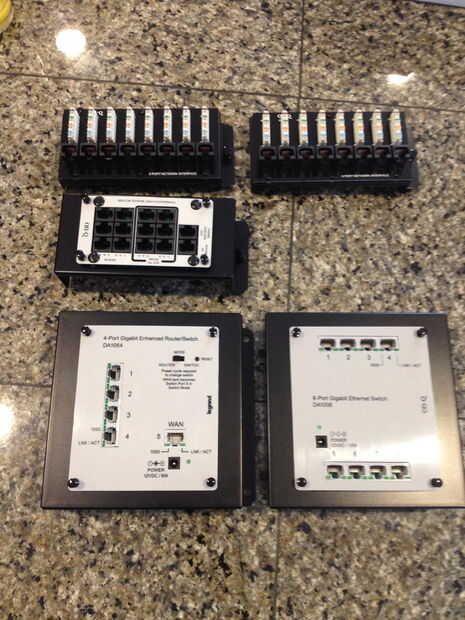

En sentido antihorario desde arriba a la derecha: módulos de interfaz de red de 8 puertos (2 de ellos al lado del otro), módulo de 6 puertos teléfono/datos, 4-port router/switch y switch de 8 puertos.
Fui Gigabit Ethernet para todo y hay versiones que hacen a PoE.
No mostrado:
1. el divisor de video, que es básicamente una había entrada coaxial RG6 que alimenta 8 salidas de cable coaxial RG6.

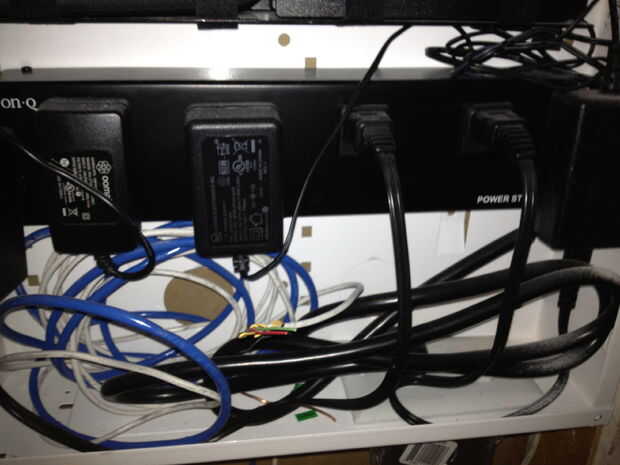

2. la tira de la energía - esto encaje en su lugar hacia la parte inferior de la caja (deje suficiente espacio para enchufarlo en el receptáculo en la parte inferior).
3. la bandeja de ancho total - este enganche y coloqué encima de la tira de alimentación. Será donde se colocan el cable módem y le.
