Paso 8: Instalar el conectar de la red

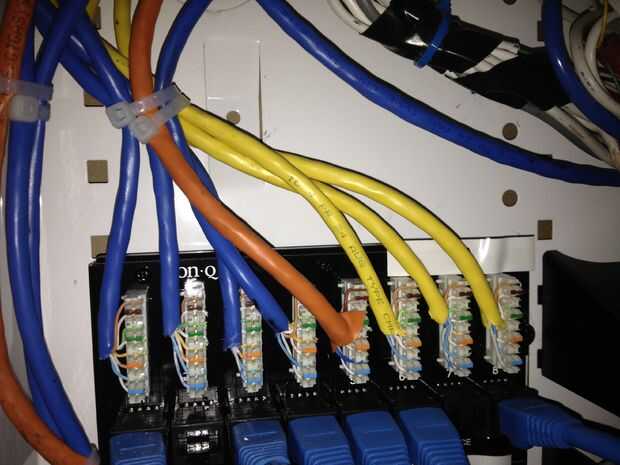

Esta parte toma tiempo y tienes que trabajar con cuidado. Hay dos estándares de cableado en uso para par trenzado Ethernet: T-568A y T-568B. A es supuestamente mayor y B es más común hoy en día. La diferencia entre las dos normas es cómo se conectan los pares naranja y verdes. El engranaje de la Legrand en Q usa T-568A. Hay un montón de buenos tutoriales de como conectar cable. Uno usé fue este uno pero ten en cuenta que vas a usar T-568A con el equipo de On-Q.

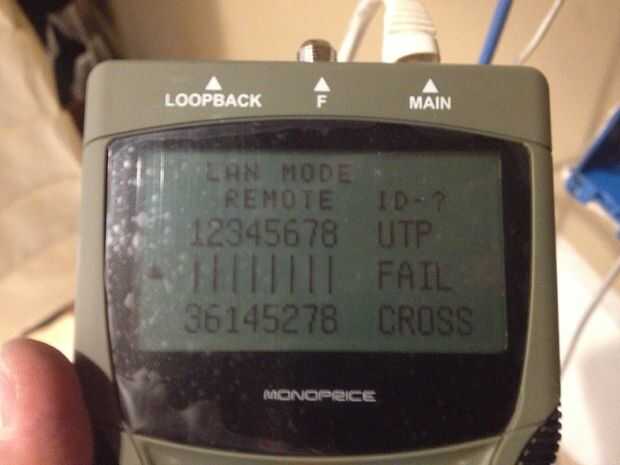

Una vez que tenía todos los cables de red entrante perforados hacia abajo necesitaba probarlos. Ya había pasado y cablear las tomas de teléfono de habitación, reemplazándolos con piedras angulares de la Cat-6 cableados para T-568A. Aquí es donde el probador de Monoprice Ethernet. Fue a una habitación y había enchufada la unidad remota y volvió hacia abajo en el panel de remiendo y enchufar el probador hasta que me dieron una señal. En la foto, verás que el probador ha encontrado a un par cruzado - una señal de que en este caso la salida fue atado con alambre para T-568B en lugar de A.
