Cómo instalar un indicador de "la puerta del garage" (2 / 4 paso)

Paso 2: Esquema de conexión

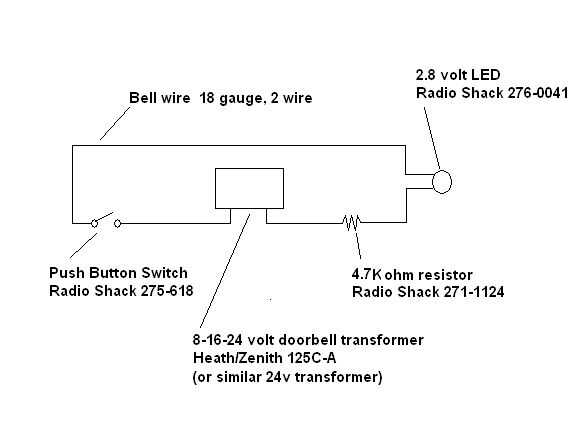

Antes de entrar más, un simple esquema.

El sistema utiliza un transformador de timbre de 24 voltios como fuente de alimentación; una resistencia de 4.7 k Ohm golpea el voltaje hasta que el requerido por el LED (~2.8 voltios.)

Todos los componentes eléctricos están disponibles en Radio Shack y tendrá un costo de aproximadamente $6.

Además, necesitarás un cable 2 trenzado de campana; Cuánto depende de donde va a poner el LED. Más sobre esto más adelante.

Todos los números de parte de Shack rata se indican en el diagrama.

Echemos un vistazo a cómo había montado el transformador del timbre de la puerta en el siguiente paso...
