Cómo instalar un Kit de chimenea de Metal (3 / 3 paso)

Paso 3: Instalación de tubería

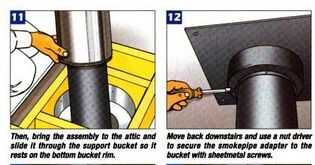

Al interior, enrosque el adaptador de smokepipe a la primera longitud de tubería aislada (Fig. 10). El adaptador es una pared que encaje con el tubo de humos procedentes de la unidad de calefacción. Desde el ático, deslice el conjunto en el cubo de apoyo (Fig. 11). Mueva hacia atrás abajo y utilice una llave para tuercas para sujetar el adaptador de tubo al cubo con tornillos autorroscantes (foto 12).

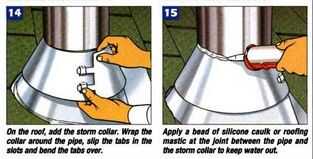

Hilo de rosca juntos suficiente tubo para alcanzar la longitud instalada por el tapajuntas (Fig. 13) y deslice el tubo hacia arriba mediante el parpadeo. Instale las abrazaderas de anillo suministrado para asegurar las uniones entre cada par de tubos. En el techo, instale el collarín de tormenta deslizando las pestañas de uno de los extremos en las ranuras en el otro (Fig. 14). Doble las lengüetas sobre y deslice el anillo hasta el tapajuntas. Aplique una tira de sellador de silicón para sellar la junta entre la tormenta y la chimenea (Fig. 15).

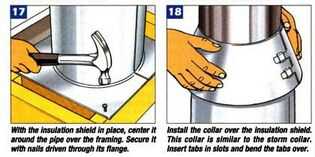

Para mantener el aislamiento del desván de la chimenea, instale el protector de dos piezas de aislamiento metal. Simplemente Únete las mitades alrededor de la chimenea (Fig. 16) y clavar el escudo en la estructura (Fig. 17). Luego, colocar el collar sobre la pantalla (Fig. 18). Añadir la longitud necesaria de la chimenea para llevar la altura a la distancia adecuada por encima del techo, asegurar las uniones con abrazaderas de anillo y conecte la tapa del tiempo. Cuenta que chimeneas que se extiende más de 4 pies por encima del techo requieren refuerzos.
