Cómo instalar un oscilador de precisión LTC1799 en una electribe de Korg EM-1 (2 / 5 paso)

Paso 2: control de los puntos de soldadura: el reloj

así que aquí están los puntos de soldaduras; el oscilador de precisión de Getlofi tiene 5 conexiones: 5v, tierra y 2 para el potenciómetro
Usted puede encontrar cómo cablear aquí:

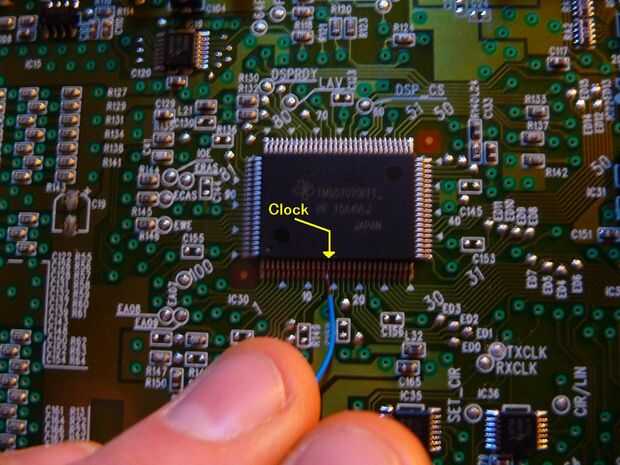

para encontrar el reloj, eche un vistazo en el chip grande en el lado izquierdo de la Junta; el punto es que te muestro en la fotografía;

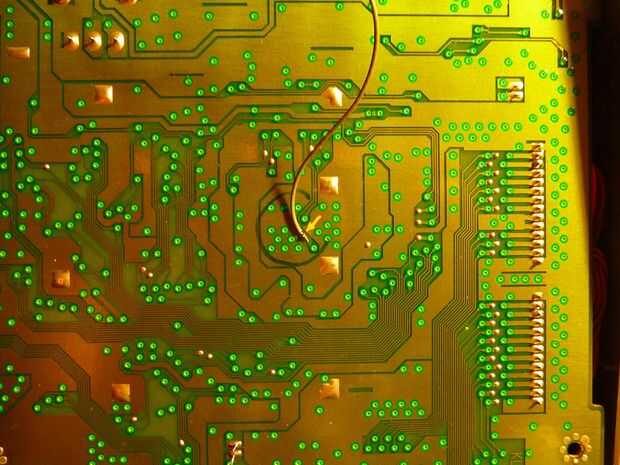

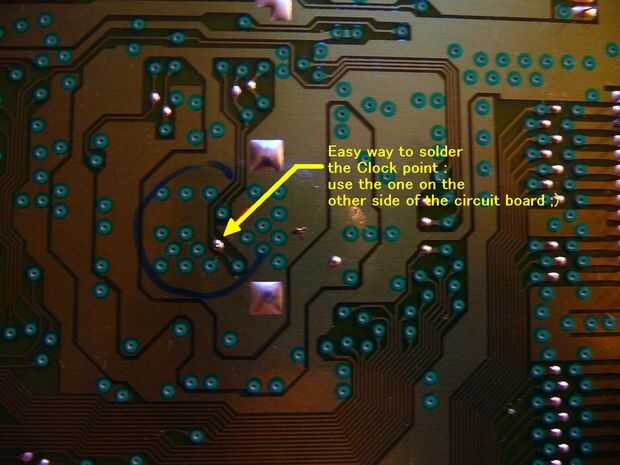

como se puede ver que sería muy difícil soldar algo en este chip, los pines son muy pequeños!! Así que calculo que elctronico, basta con mirar la parte posterior del pcb, y verá una soldadura de punto (véase la segunda y tercera foto) no hay problema para alambre este uno!
