Paso 9: Programación interruptor
Todos tenemos que hacer es hacer que levantando el interruptor conecta los dos cables que la soldadura. Así que vamos a echar un vistazo y ver cómo podemos hacer eso.

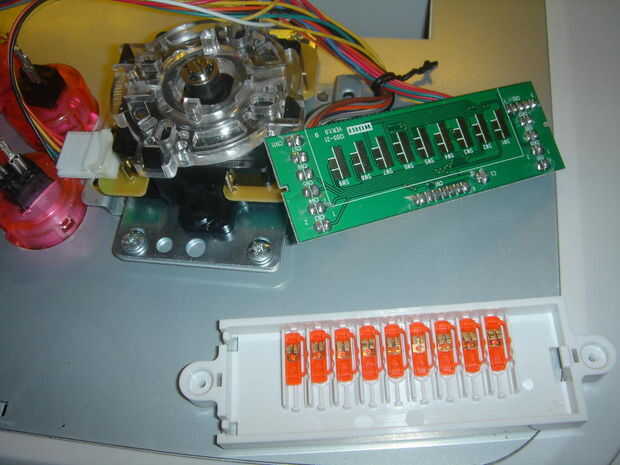

Gire la pieza de plástico para que los interruptores de cara al piso. Verás dos pestañas pequeñas en un lado sujetando el PCB y una lengüeta grande en el otro lado. Empuje suavemente las pestañas pequeñas para que pueda levantar y retirar el PCB. Tenga cuidado de hacer esto; los interruptores se llevan a cabo no en por nada, y no quiere perder ninguno, así que Mantén el nivel de la pieza de plástico. Apartar la pieza de plástico con todos los interruptores por ahora.

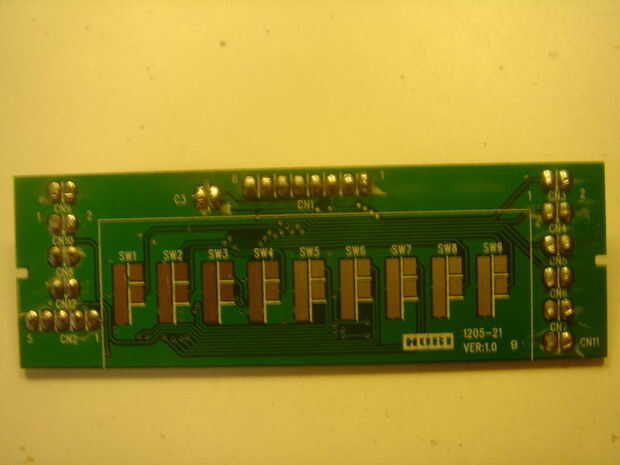

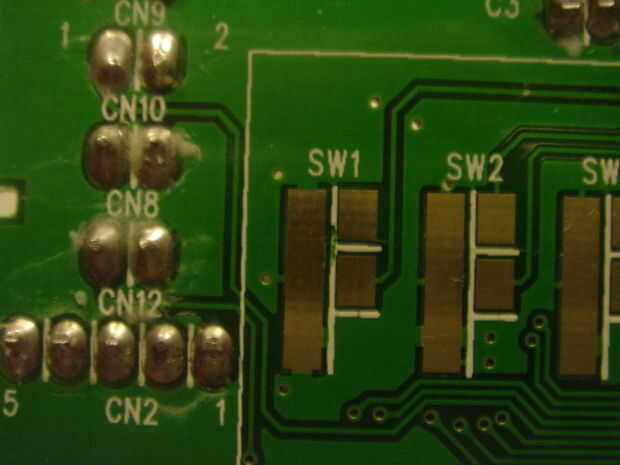

Buscar en el lado del PCB que enfrentaban los interruptores deslizantes. Es fácil ver que conjunto de almohadillas fue para el 'lento' interruptor, SW1. Es el único que tiene indicios que la almohadilla cuadrada en la parte superior derecha. Eso es porque sólo sube de un solo clic. La almohadilla derecha media es la que estamos preocupados con. El pad del lado izquierdo está completamente conectado a tierra. Cada uno de esos pares de puntos de soldadura en los lados de uno de los botones originales, y uno de cada par está conectado a tierra. Así, todos tenemos que hacer es conectar el pad derecho medio a uno de los rastros normalmente significado para un botón. ¿Confundido aún?

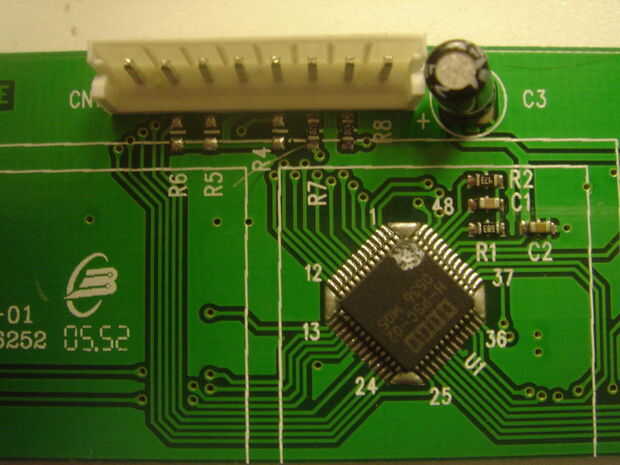

Voltee la placa y echar un vistazo a las entrañas reales de la Junta. Eso solo chip controla todo cuando su tapado en una Playstation. Es una lástima, pero simplemente no lo necesitemos más. Con el fin de asegurarse de que no metan nada, es mejor si quitamos este chip.
Tomar algún flujo de soldadura y aplicar en todos los pernos. Establecer alguna trenza de cobre sobre la parte superior de las clavijas y aplique un soldador caliente. El calor derrite la soldadura, el flujo se ayudar a flujo y la voluntad de trenza de cobre aguántate. Quizás tenga que ir un par de veces por cada conjunto de pernos, pero no estamos demasiado preocupados con el sobrevivir del chip, o la mayoría de los sobrevivientes de PCB para el caso. ¿Vea la sección de pins marcó el 1-12? Ésos son los que queremos. Todo el resto puede conseguir rasgado al infierno y no importa.
Desoldar y quitar el condensador así.

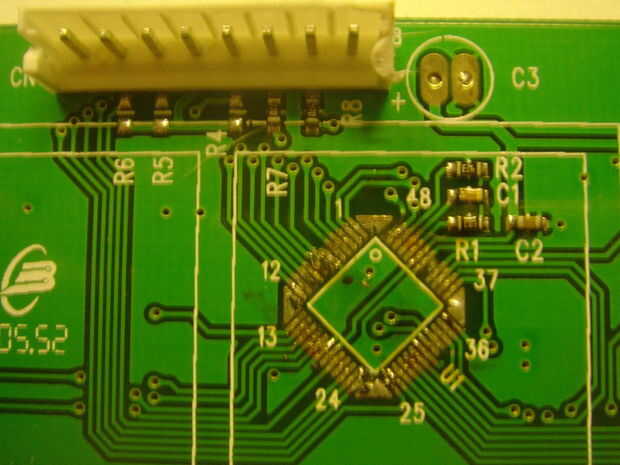

Ahora que el IC y el condensador están fuera del camino. tenemos que hacer algunos caza de rastro. Seguir la traza desde la mitad derecha del cojín de la forma de la vía utiliza en el medio. Recuerdo que de esos agujeros de la via queremos, voltear el tablero y lo siga. En la mía, fue conectado al pin 8. Recuerde el número suyo termina en.
Ahora, tenemos que encontrar un rastro de uno de los puntos de soldaduras, así que tenemos un lugar fuerte para conectar los cables. Justo al lado de la clavija que encontramos antes, 8, 9. Seguir el rastro a la vía y por el otro lado para ver donde termina. Una mina, termina en uno de los puntos de soldadura como queremos, en 'CN3'. Perfecto.
Cuando se pulsa el interruptor de 'slow' para arriba, conecta pin 9 a tierra. Si hacemos una conexión entre patillas 8 y 9, entonces los dos cables de soldar en el CN3 punto conectados cuando el interruptor está hacia arriba y no conectados cuando el interruptor está hacia abajo. Eso es exactamente lo que queremos.
Usted puede tratar de tener cuidado y usar un pequeño trozo de alambre, pero carecía de paciencia y sólo conectado pin 8 y 9 con una gota de soldadura. Utilizar con moderación. algunos de esos pines están conectados a tierra y si usted corta perno 8 a tierra con soldadura aquí, no funcionará. Yo voy actuar como siempre se pulsa el botón.
Antes de que paquete todo, asegurémonos de que la gota de soldadura hizo su trabajo. Tomar un multímetro y comprobar tanto de los puntos de soldadura en CN3. NO deben ser conectados. Tome un extremo de la sonda y toque a la almohadilla lateral izquierdo grande de SW1. Use la otra sonda en dos de los puntos de soldadura de CN3. Cuenta no debe mostrar conexión con el botón derecho la mayoría y con la izquierda más cojín. Buena. Si tiene conexión a ambos, entonces usted está de soldadura blob conectado a un conector de tierra. Desoldar el blob y vuelva a intentarlo.
Ahora poner una sonda en la almohadilla derecha media de SW1 y probar las conexiones con la otra sonda a ambas almohadillas de CN3. Debe mostrar la conexión con la izquierda y no el derecho. Si es así, usted lo hizo. Si no muestra conexión con cualquiera, entonces tu blob de soldadura no se conectaron patillas 8 y 9. Vuelve a intentarlo.

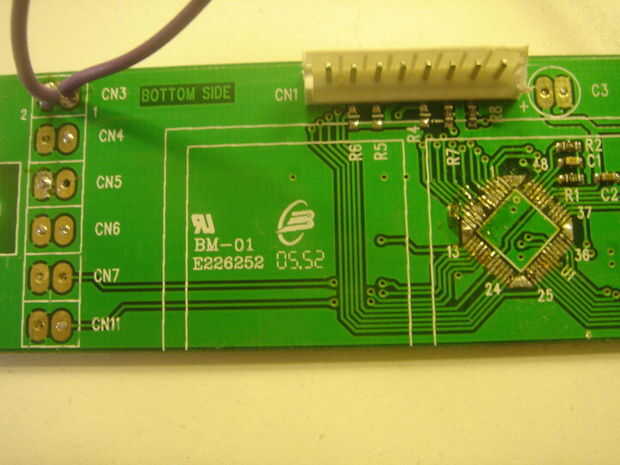

Ahora que el cortocircuito hecho a mano está en su lugar, tome dos longitudes de cable, de 8" de longitud y soldarlos a las dos almohadillas de soldadura CN3.

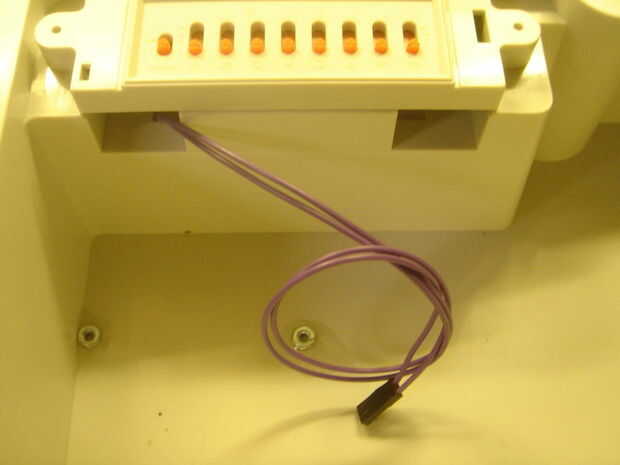

Vuelva a armar el PCB en la pieza de plástico con los graduadores deslizantes. Una vez que el PCB es de seguro, dan la vuelta y coge su multímetro para una prueba final. Los dos cables no deben mostrar ninguna conexión cuando la diapositiva 'lenta' es hacia abajo y conexión cuando está levantado. Si es así, el conmutador de programa está listo.
Estos dos cables deben conectarse a UPCB en la ubicación del RB5. Puedes soldarlos directamente o utilizar un encabezado y un conector como lo hice.
