Paso 10: Instalación de conector de salida

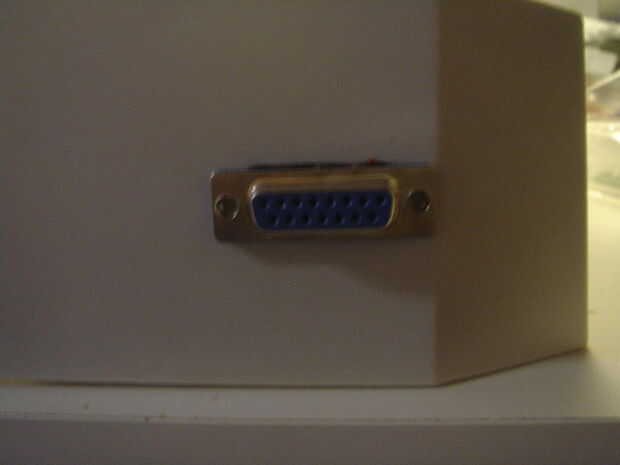

En las fotos, estoy utilizando un conector IDC estilo D-Sub. No es la única manera. Mediante un conector de estilo D-Sub de soldadura regular Copa sería mucho más fácil y menos propenso a errores. Puede cortar un agujero para el conector, montaje en el exterior cubierta para arriba de cualquier imperfección y acople el conector firmemente con el hardware de montaje normal y una tuerca del tamaño #4.
Debido al grueso de la parte del tornillo del conector y el espesor de las paredes del Grupo Consultivo, que tenemos que montar el conector Sub-D de IDC en el exterior de la caja, con IDC trasero empujando a través al interior. Porque al fin IDC es exactamente tan alto como el conector de sí mismo, esto nos no deja espacio para el error cuando corte el orificio necesario. Tomar mediciones de la altura y la anchura de la parte posterior del conector. Marcar la zona de corte con un lápiz, azote a la Dremel, y prepárate para empezar a cortar.
La mayoría de los plásticos debe ser retirada por la Dremel, pero deben finalizarse los bordes con un cuchillo fuerte y afilado. Tómese su tiempo y compare constantemente con el conector para asegurarse de que usted está cortando donde sea necesario y en ningún otro lugar. El conector debe quedar muy apretado y muy cómodamente.

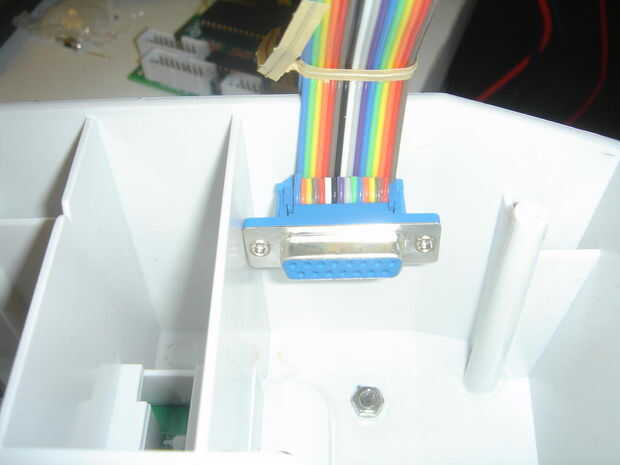

Ejecute el cable de cinta por el orificio (que tenga torcer el fin por lo que puede poner el conector IDC más pequeño, el enchufes a UPCB, a través del orificio) y asiento el conector que mejor te puede. Queremos la plue de plástico en las 'alas' apoyada en las paredes de plástico blanco.
Con una broca muy fina en su Dremel, desea hacer un agujero a través de la pared del Grupo Consultivo donde van los tornillos; a través de los orificios en el metal. Fácilmente puede atornillar los dos tornillos hexagonales en el conector, pero tardará algunos paciente y el esfuerzo que se atornille a través de los orificios que ha perforado.
El snugness de la fit y los dos tornillos hexagonales que simplemente atornillado en el plástico, son asegurar el conector en su lugar, pero no será suficiente por sí mismo. Puesto que el grosor del conector Sub-D y el espesor de la pared del grupo consultivo son demasiado para que pueda utilizar una tuerca en el interior de los tornillos hexagonales, necesitamos algo más para asegurarlo. Me decidí por epoxy.
Epoxy es desagradable oler cosas que viene en dos envases. Para usarlo, usted quiere mezclar cantidades iguales de cada líquido, y luego aplicar como pegamento. A diferencia de la cola, el epoxi cura a un plástico como sustancia que es muy fuerte y muy permanente. Una vez más, un paso que necesita para obtener el correcto la primera vez, o al menos corregir antes los sistemas de epoxy. Después de eso, es demasiado tarde.
De epoxy alrededor de la parte trasera del conector que se pega en el palo. No necesitamos mucho, lo suficiente como para llenar las imperfecciones de los cortes y la diferencia entre el conector y palillo de la pared. No necesita gob en como algunas personas con pegamento caliente. Este material es 100 x más fuerte y más permanente. También, aplicar suavemente alrededor del conector fuera del palo, y sólo donde el plástico del conector azul se encuentra con la pared blanca del Grupo Consultivo. Fijar el palo para que descanse sobre el labio delantero, con la parte exterior del conector apuntando hacia arriba (utiliza una pequeña pinza para fijarlo en posición vertical). Hacer una verificación final de epoxy callejero limpiar y luego deje que se establece, al menos durante la noche.
