Paso 6: Cable hasta el conector del Stick

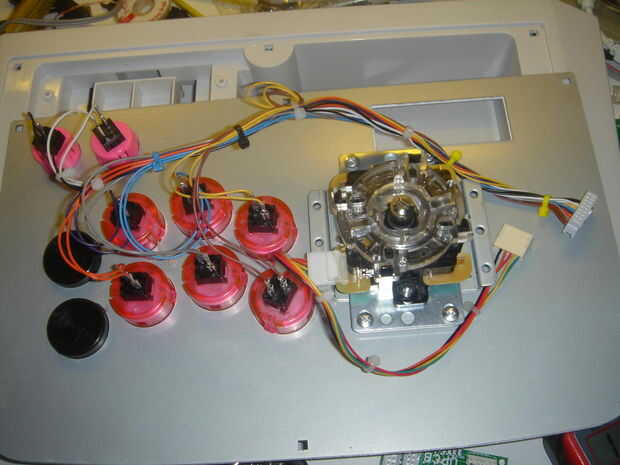

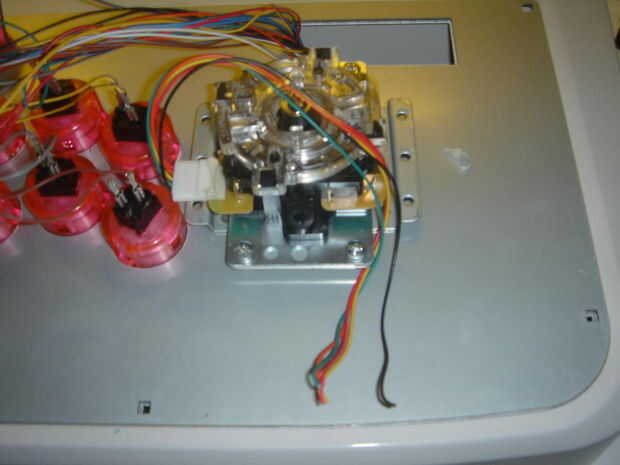

Comenzando por el conector del stick, separe los 5 cables va al palo del resto del paquete. Establecer el resto de los cables a través del orificio en el panel de control para mantenerlos fuera del camino.
Compruebe la longitud de los cables de la palanca. Queremos muy cerca de la misma longitud. Recorte sin embargo mucho es necesario que dentro de 1/2" de cada uno. Tira de 1/4" de aislamiento en el extremo de cada uno de estos 5 cables.

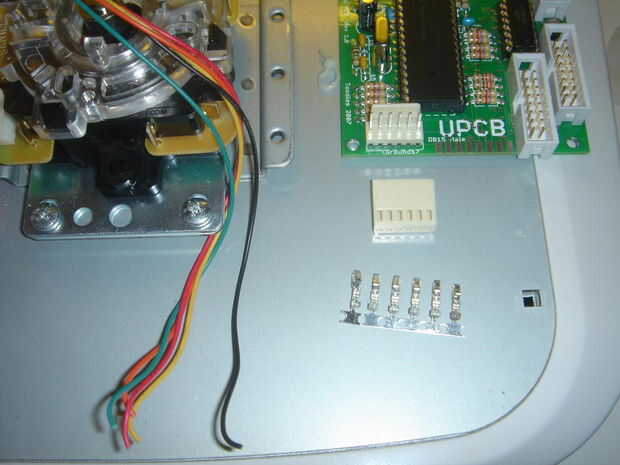

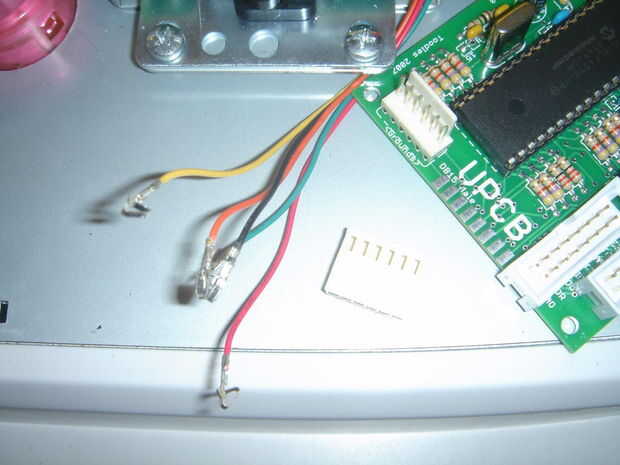

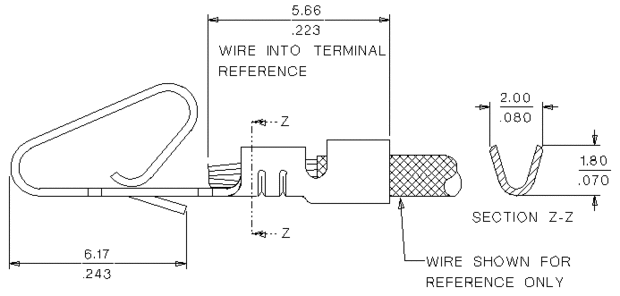

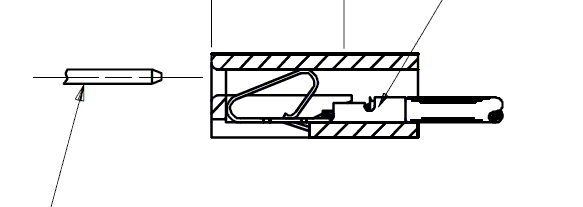

Para este paso, usted necesitará un pin 6 conector Molex KK y los pernos de la encrespadura para ir con ella. Mirando los pines de prensar, hay dos lugares que te prensa: una sección más pequeña en medio de la clavija y las pestañas más largas en el extremo. Empezaremos con el medio. Coloque el cable en la ranura del pasador, con el aislamiento del fin entre los dos puntos de presión. Use un par de alicates de punta (o un Molex adecuada herramienta que prensa si eres rico) a doblar y apretar cada una de las dos aletas sobre el alambre a su vez. No desea tenerlas a doblar por la mitad e ir plana; que quieras envolver el alambre y de los demás. Si usted echa un vistazo en el conector sí mismo, tendremos que empujar estos pines en un agujero muy pequeño, así que el cable agarrado firmemente, envuelto tan firmemente como sea posible. Cuando ambos se pliegan en lugar aplasta los abajo duro con los alicates. Repetir el mismo proceso con las aletas más grandes sobre el aislamiento del cable. Obtener las aletas más grandes para cooperar con tal alambre pequeño puede ser un dolor. Si es necesario, usted puede acortar el uno y sólo uno, de las aletas para que sea más corto. Doble plana alrededor del alambre primero y abrigo largo toda la manera alrededor de aleta sobre él. Presione fuertemente con las pinzas para fijarlo. Repita para todos los cinco cables.
Ahora todos los cinco cables están listos para ser insertado. Antes de insertar los pasadores, tome un momento para comprobar que sabe donde debe ir.

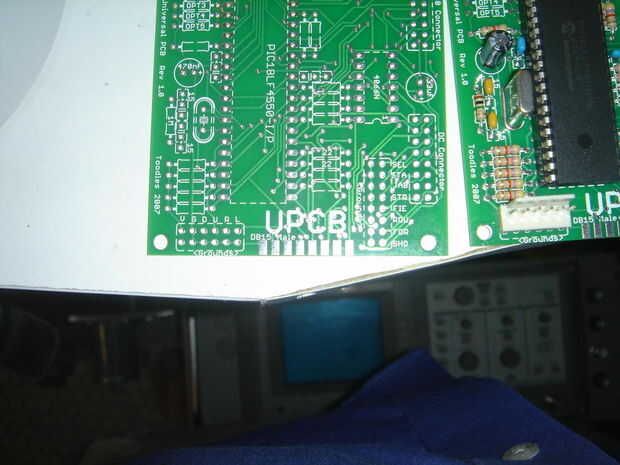

Los seis polos de palo esté etiquetado para cada pin: V G D U R L, VCC y tierra, abajo, arriba, derecha, izquierda. Adelante, inserte el conector plástico de la cabecera para asegurarse de que tiene la orientación de la manera correcta; el conector está codificado para ir sólo en una forma.

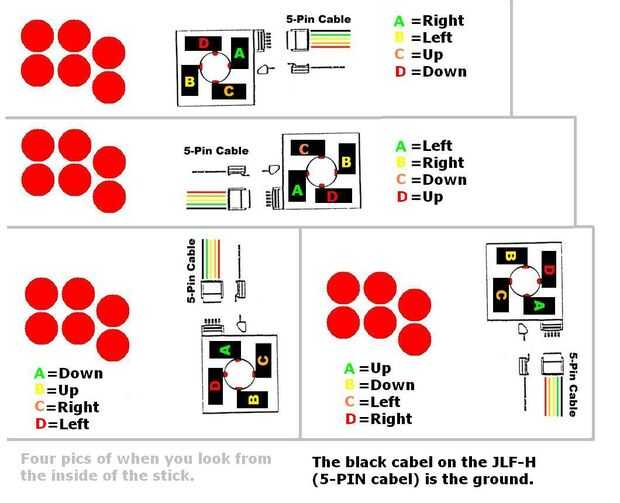

A continuación, vamos a identificar lo que cada uno de los cables provenientes de la palanca de mando. Compruebe el diagrama de cableado y compararlo a cómo se orienta el arnés en su memoria. Probablemente coincide con la segunda foto, con los pines del arnés a los botones. El orden de los cables de color debe coincidir con los de la imagen; Comparar para asegurarse. Si no lo están, entonces Anote el color de un hilo y la función que desempeña según el orden en el mazo. Usted necesita saber que pin va a que dirección y tierra.
En mi caso, el orden de los cables y la orientación de la PCB de Sanwa coincide con la segunda imagen, que nos dice:
Tierra negra-
Verde - izquierda
Amarillo - derecho
Naranja - abajo
Rojo - hasta
Si desea tomar un momento para probarlo, utilice un multímetro. La conexión entre cada dirección y tierra debe presentar baja resistencia cuando se presiona la dirección correspondiente.
Ahora que sabemos que la función de cada cable, podemos empezar a insertar en el conector Molex. El pin marcado 'V' en el UPCB no usarse, ya que el palo no requiere energía. Iniciar inserción de cada pin en el lugar adecuado en el conector molex. Cuando se inserta todos del camino, debería oír un chasquido que se trabe en su lugar.
Una vez instalados todos los cinco cables, abrigarse los cables stick con unas abrazaderas de plástico para mantenerlos juntos y aspecto agradable.
Cableado diagrama creado por TheRealNeoGeo de la Tienda de Akihabara, usada con permiso.
