Paso 7: Cableado los botones
No miento; esta parte es un poco frustrante y puede ser muy difícil hacer bien la primera vez. La parte buena es que aunque usted flub la primera vez, la segunda vez que se garantiza que sea fácil. Sigue leyendo para ver lo que quiero decir.

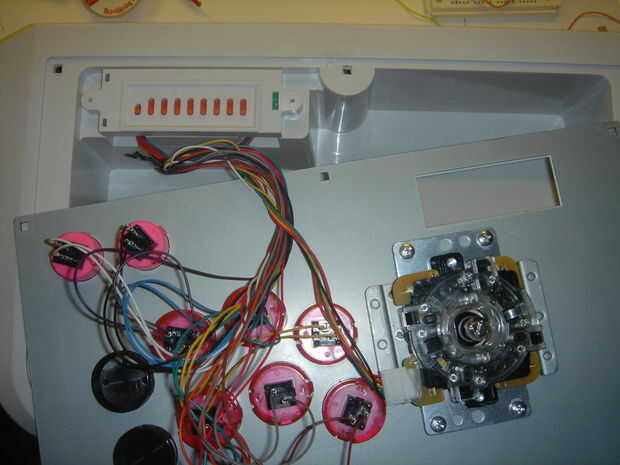

La conexión del botón principal en la UPCB apoya principal juego seis botones, Select y Start. Total de ocho botones. El Grupo Consultivo tiene diez botones. Averiguar el botón seis principales generalmente uso para juego y eliminar completamente los cables para los botones de la dos play. Como se puede ver en la imagen completa en la primera página, se quitan los dos botones de la derecha. Si desea utilizar estos botones extras, si puedes, pero va ser cableado hasta en un paso posterior; apartar los cables por ahora. Para este paso, queremos que jugar a los 6 principales botones Select y Start sólo.

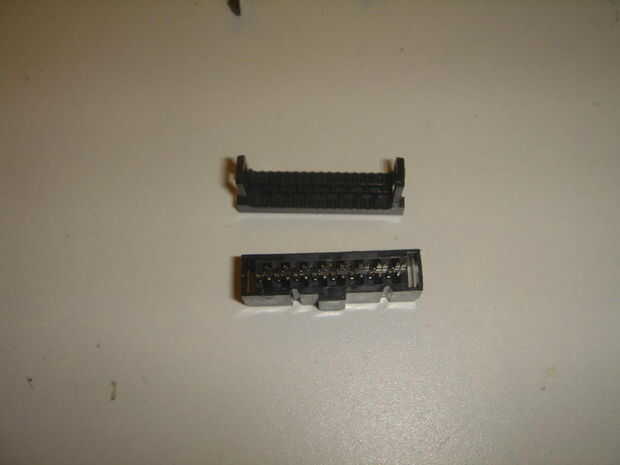

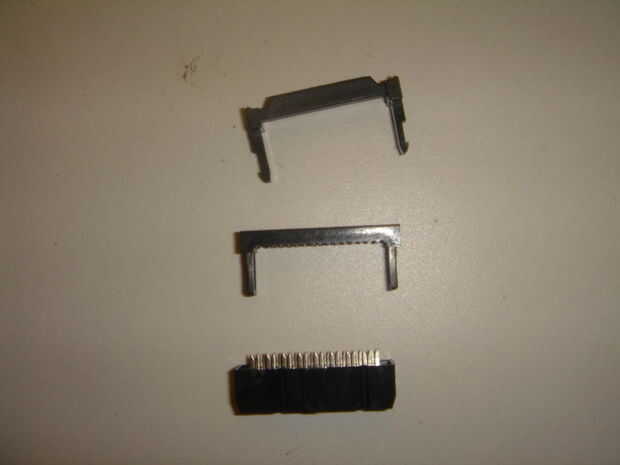

Agarra un conector IDC y desarme en todas las tres piezas. La parte que se conecta a la cabecera IDC tiene un número de dientes acanalados. Cada uno de esos dientes tendrá una y sólo una alambre en la ranura de ese diente. Cuando nos reunimos la próxima pieza en la parte superior, empujará a los cables hacia abajo profundo en el surco, empujando o cortar el aislamiento para que el metal del diente toca el alambre. Por eso se les llama IDC: conector de desplazamiento de aislamiento.
Suavemente Coloque la pieza de toothy en el conector del botón de la UPCB. Queremos estar seguro de que vamos a poner los pares de cables en el lugar correcto, así que tenemos que asegurar que el conector sea orientado como nos gusta.

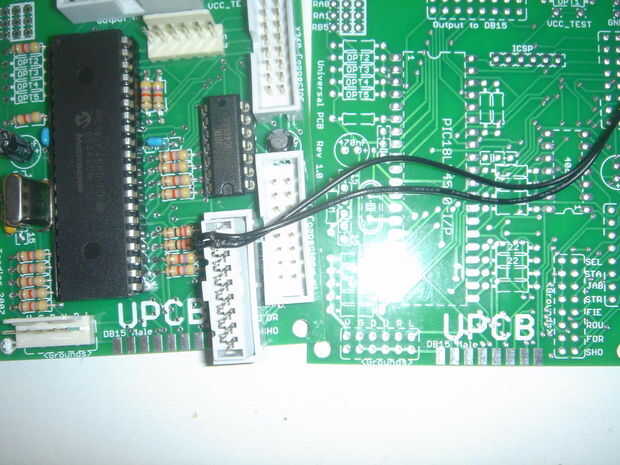

Si nos fijamos en la primera foto, verás el conector en la cabecera de botón. A la derecha es otro UPCB en blanco para que podamos ver las seda etiquetas seleccionadas. El botón superior es con la etiqueta 'SEL' para seleccionar. Ambos cables del botón de selección son de color negros en mi memoria, y aquí puedes ver donde he colocado en los dos dientes superiores. Uno abajo, 7 para ir. No importa cuál de los dos cables en cuál de los dos dientes, siempre y cuando hay uno en ambos de los dos primeros dientes.
Ahora vaya abajo de la línea, un par de cables a la vez, llenando cada diente alternadamente. El botón siguiente aparece como 'STA' para comenzar. Cables de inicio son de color blancos, para que vayan en los próximos dos dientes. Repito, 'JAB' para Jab, 'STR' de fuerte, 'FIE' para feroz, 'ROU' para Roundhouse, 'Para' para adelante y SHO para corta.

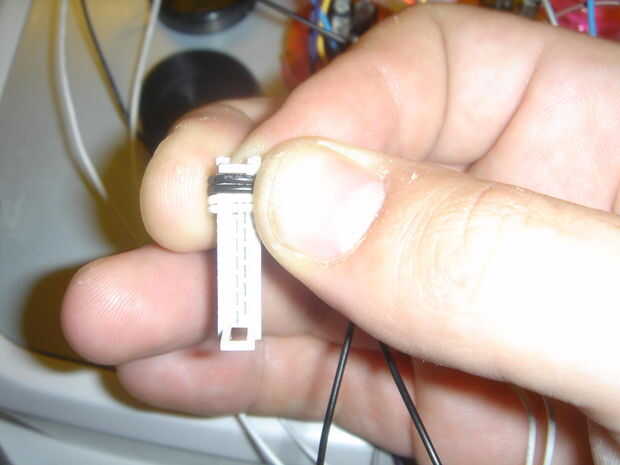

Estos cables para permanecer en el lugar, especialmente sin doblar los dientes, es muy difícil. El truco para hacer este trabajo bien hecho es que los cables en el orden correcto plana. Si son planos juntos, luego exprimir el conector en correctamente es un broche de presión. Tal vez algunos realmente fuerte cinta de doble cara haría el truco, pero yo no he probado. Lo que hice fue poner los cables en orden dentro del primer conector IDC, sin preocuparse por los dientes o cualquier otra cosa y fijación de la pieza de sujeción en su lugar. Esto dobló los dientes todos al infierno y en corto un par de cables y había despojado el aislamiento extremo al lado de una. Pero, puesto que estaban en orden y bien y recto, pude conectar un segundo conector IDC justo al lado. Puesto que los cables estaban justo al lado de cada uno, plana y en orden, yo simplemente había aplastado la pieza de sujeción hacia abajo sobre la pieza IDC como si se tratara de un cable de cinta. Las líneas de los cables y los dientes para arriba perfecto y dieron un perfecto conjunto de conexiones en ningún momento.
Una vez que todos los 16 cables en su lugar, utilice la pieza de sujeción. Poner las fichas en su lugar en la pieza principal, y exprimir en tiene duro como usted puede. Si tienes algún tipo de herramienta que se puede aplicar presión suavemente y uniformemente sobre una superficie larga, como un vicio, seguir adelante y hacerlo. No he tenido suerte con unos alicates para esto, pero un vicio barato hace el truco sin problemas. La pieza de sujeción debe trabar en su lugar, y no debe verse dientes.
Si quieres ver un conector IDC perfectamente hecho, sólo coge un viejo cable IDE y buscar en los extremos.
