Cómo instalar un PCB Universal en un Stick Arcade (8 / 13 paso)

Paso 8: Botones Extra

Si quieres tener los dos botones adicionales disponibles para jugar, necesitarás conectar a la Junta UPCB. Cada uno de los dos botones tiene dos alambres; hay que ir a la tierra y el otro a o RA0 (la parte superior de los dos) o RA1 (la parte inferior de los dos). Usted puede elegir soldarlos directamente a los puntos en el tablero, pero esto es algo descuidado.

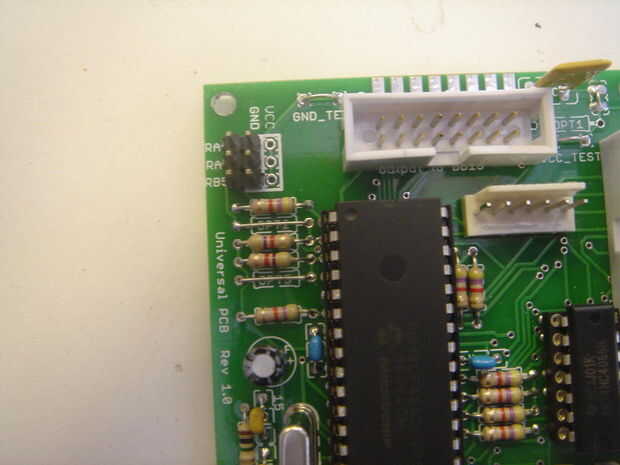

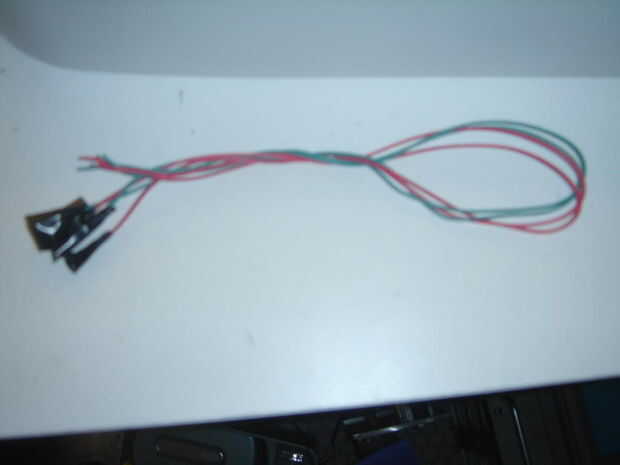

Lo elegí para ir es utilizar estándar. los conectores y cabezales de 1". En la primera imagen a continuación, puedes ver las cabeceras instaladas en el UPCB. Cada botón tiene dos cables a un conector de dos pines que se deslizan bien en las cabeceras.

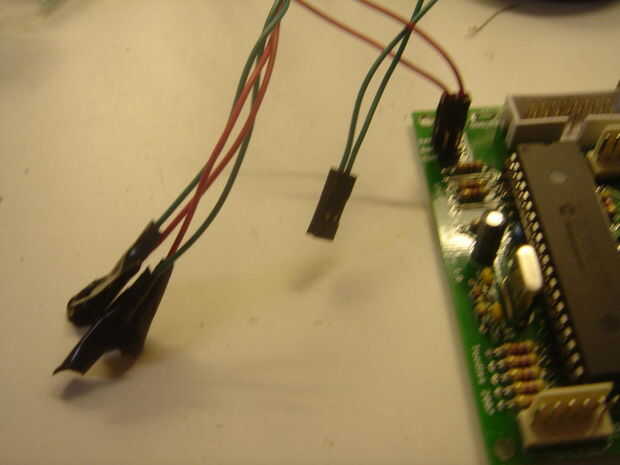

Lugar la cabecera en el conector, coloque el rápido desconecta en los botones y el botón extra seguro los cables a la colección de los cables en el conector IDC con ataduras de cremallera. No utilizar los botones en la mía, por lo que escondido los cuatro cables en uno de los cuchitriles de tamaño de la caja de Grupo Consultivo en el caso que decidí instalar los botones en el futuro.

El una RB5 marcada es el botón de programación opcional. Que va cubriendo ese lado.
