Paso 1: El ventilador, los conductos y lo que tiene que pasar
Así que aquí vamos.

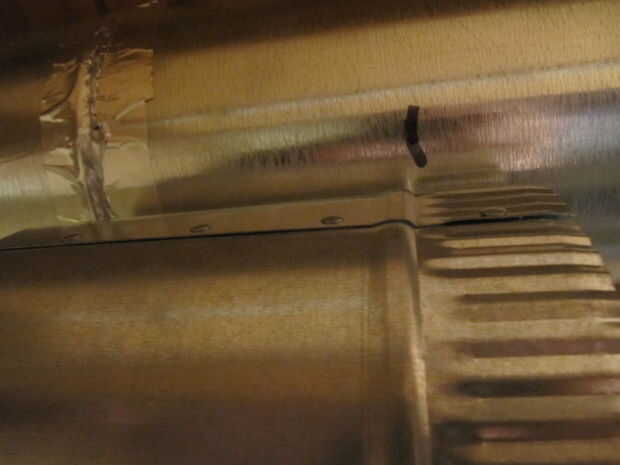

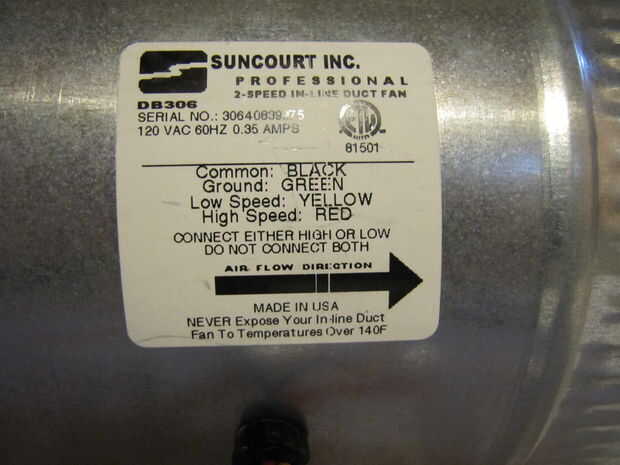

El ventilador de refuerzo se instala en el conducto existente que va hasta el registro que desea incrementar el flujo de aire. El ventilador que tengo tiene dos velocidades una para cfm 200 y 300cfm.
La potencia del ventilador debe ser encendido y apagado cuando el horno está encendido o apagado. En mi caso he utilizado un relé que se activa por la tarjeta controladora (pondrá en eso más adelante).
Hay hornos que tienen una velocidad para el ventilador o la velocidad de más de una, también pueden tener conexiones separadas para calor y frío (también conocido como aire acondicionado). Usted tendrá que identificar qué conexión funciona mejor para usted.
En mi configuración actual, el ventilador sólo se enciende cuando el calor está encendido. Finalmente utilizo un 2 º relé para el ventilador cuando el aire acondicionado está encendido o tal vez un presostato pero dado que puedo conseguir un relé para $8 vs casi $40 para un interruptor de presión creo que iré con un relé de potencia.
Opcional se pueden instalar un interruptor regular para desactivar el ventilador en caso de que se convierte en ruido, etc.. Es sólo bueno tenerlo y no va a costar más de $5 para hacerlo de todos modos.
Así que en una cáscara de la tuerca, así es como funciona, el horno se enciende y el motor de inductor entra en acción, después de un retraso determinado el motor soplador se inicia, tan pronto como eso sucede, la bobina del relé se energiza y enciende la potencia al ventilador. Cuando el soplador está apagado por la tarjeta controladora el relé también apagará la energía del ventilador.
