Paso 2: Las piezas y herramientas

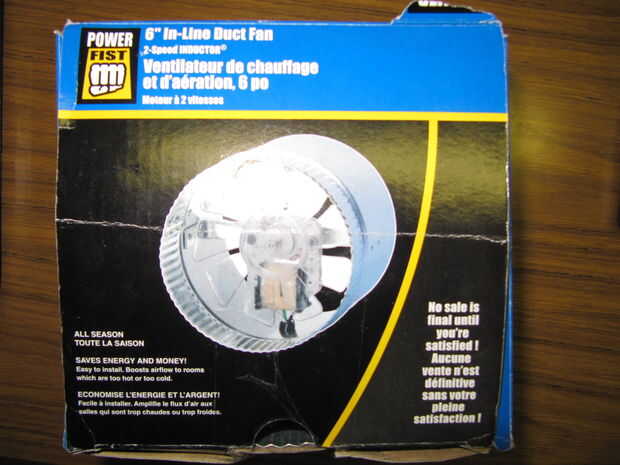

Bueno, obviamente, se necesita un ventilador de refuerzo. Yo tengo la mía por $30 (en venta) de Pricess Auto
www.princessauto.com/Farm/Electrical/fans/0770071-2-Speed-6-Duct-Booster-fan
Tengo el relé de refrigeración del este por aproximadamente $8
www.easternref.CA
El resto de las cosas ya tenía o tiene de Home Depot.
Aquí está lo que usted necesita (los precios son aproximados):

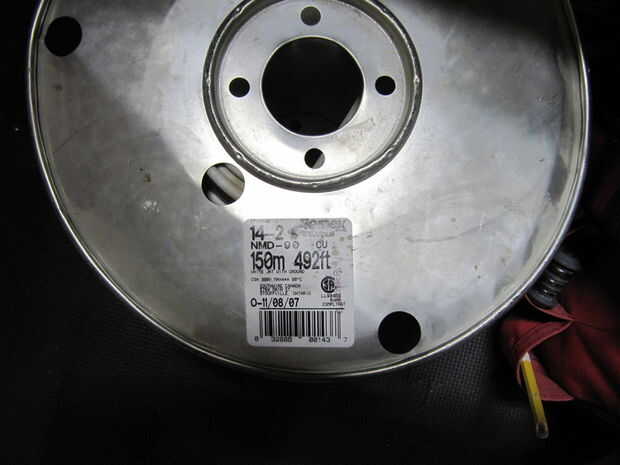

* 15A cable (blanco) de 14-2 - usted no necesita comprar un carrete, puede por un "paquete" o simplemente pedirles que corte para ti. Ya he tenido un carrete así, lo sentimos, no hay precio.

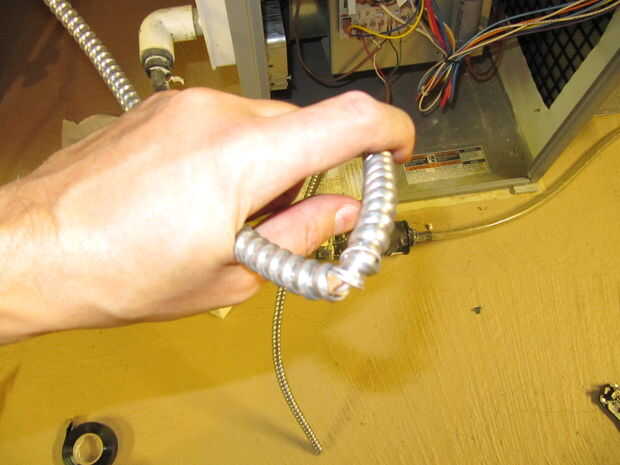

* Armado cable. Necesito unos 15 pies - alrededor de $19
* conductor blanco y negro, 3 pies calibre 16.

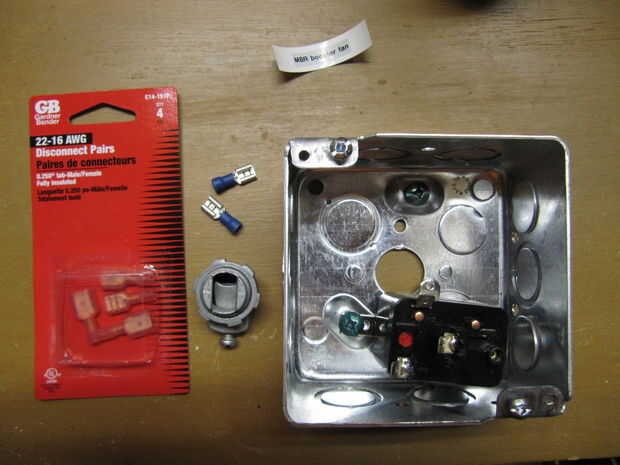

* Cajas de empalme - ver fotos para más información. Son generalmente alrededor $3-4. Usted necesitará uno para conectar el ventilador. Más probable es que su código local requiere que tengas todas las conexiones de voltaje no baja en una caja de empalme. Usé una caja de tomacorriente superficial para la conexión en el extremo del ventilador y un regular para el interruptor de "activar o desactivar". Para la conexión en el horno utilicé una caja cuadrada para tener más espacio. La próxima vez buscaré una caja más grande que se acomode 2 relés. Como nota, todas las conexiones tienen que ser accesibles en caso de un problema eléctrico. Esto significa que si usted nunca termina su sótano y su caja de empalme se ocultarán por yeso, tienes que cortar el drywall y tener algún tipo de acceso puerta (panel). Esto no es sólo una buena práctica, pero también es código eléctrico.
* Desconecta
* Marrettes para el paquete de conexiones de alambre de 15 $2 (también conocido como las tuercas o los conectores de cables)
* Electricista cinta $.50
* Alambre grapas
* Abrazadera
* Abrazaderas de plástico
* Interruptor (opcional) $.50-2.50
* Cinta de aluminio (opcional)
* Reducir el tubo (opcional)
* 3" tornillos para madera
* 1/2" tornillo y tuerca para fijar la caja al horno (opcional)
Herramientas
* Martillo
* Taladro
* Tijeras para
* Cuchillo
* Taladro Brocas y preferiblemente un poco de paso
* Herramienta
* Tenazas
* Gafas de protección
* Metro (opcional, pero usted necesitará si usted no puede encontrar los terminales en la tarjeta controladora)
En este punto, debe probar el ventilador de refuerzo y el relé alimentando los. Técnicamente es necesario aplicar energía sobre los conectores/terminales de derecha. Cuando que termines con este Instructable, debe tener una buena idea de cómo debe hacerse. Si todavía sientes que no sabes cómo hacerlo, sólo Google: como medir un relé "o"como se prueba un ventilador"/ evidentemente, debe girar el ventilador y el relé debe estar energizado, usando un medidor a través de los terminales de conexión (en mi caso terminales 2 y 4) usted debe obtener un ohmios 0 lectura o si tiene una característica de continuidad en yourmeter debe oír un pitido mientras conduce la sonda están en contacto con los terminales.
