Paso 3: La relé conexión
Para aquellos no familiarizados con relés, aquí es una rápida introducción.
Un relé no es más que un interruptor que se activa mediante la aplicación de energía para dos terminales conectados a la bobina dentro del relé (también conocido como energizar la bobina). Cuando se energiza la bobina, que actúa como un imán (esto es cómo funcionan todos los electroimanes y un relé no es diferente). El campo electromagnético atrae la hoja de contacto en el relé; Esto es más o menos el equivalente a mover el interruptor a.
Cuando no hay ninguna energía a la bobina, la lámina de contacto está en su posiciónnormal . La palabra normal no ha sido elegida al azar.
Relés tienen dos clases de contactos NC y NO. El NC significa normalmente cerrada y NO se encuentra normalmente abierto. La lógica es simple, cuando el contacto está en su línea habitual (sin alimentación) posición thecontact puede ser NC o NO. Hay relés que tienen sólo un tipo de contacto (NC o NO) o en que caso de que elija la conexión que se adapte a su aplicación. Conexión NC significa que el interruptor está encendido cuando no hay ninguna energía a la bobina y lo contrario es NO. una manera fácil de recordar que uno de que es así: cuando un interruptor en un circuito es cerrado significa que cierra el circuito simplemente como un círculo completo (usted puede ir alrededor de ese círculo, circuito cerrado) , cuando se abre es como si los cables están en el aire y la corriente tiene dónde ir (alguien llevó una goma de borrar nuestro círculo y ahora el círculo se rompe, tarde o temprano se llegará a un fin).

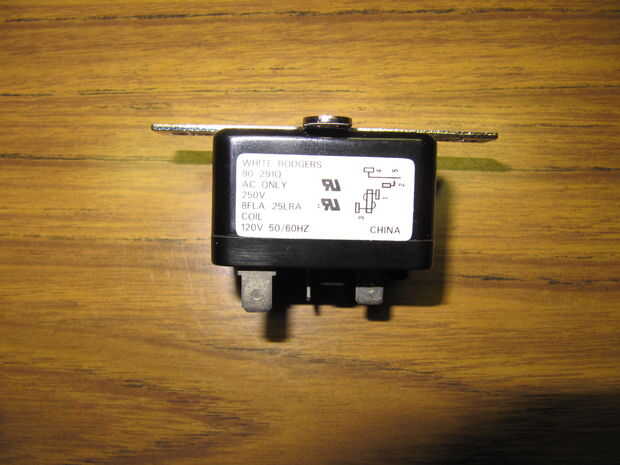

Todos los relés tienen algunas especificaciones (generalmente, impreso en la caja): voltaje nominal de los contactos (voltaje y corriente) y post (terminal) diagrama de la bobina.
Voltaje de la bobina muestra qué tipo de poder es necesario para energizar el relé. Esto podría ser AV de 120V, 240V AC, DC 12V, 24V DC, etc.. En este instructable utilizaremos un relé AC de 120V.
El nominal de los contactos te dice lo que el relé puede manejar. Si dice 120V/10A significa que usted puede utilizarlo en un circuito que se pondrá en marcha y apagado de una carga que no utiliza más de 120 v a una corriente de pico de 10A. ¿Usted puede usar esto para conmutar una carga de 12 v/10 mA? Por supuesto pero por qué usaría un relé nominal mayor que cuando podía usar uno más pequeño y más barato. El punto aquí es: no utilice un repetidor que no puede manejar la carga.
Por suerte para nosotros, el ventilador de refuerzo no es una gran carga. He utilizado un relé grande sólo porque encontré por $8.
