Paso 6: Pasar al controlador de
PIENSE EN LA SEGURIDAD PRIMERO
Antes de hacer nada, apague el horno. Más probable es que tu horno tiene un interruptor principal, asegúrese de que esté en la posición de apagado.

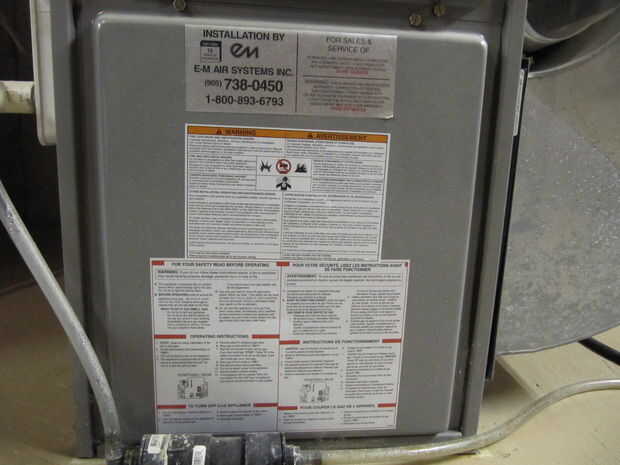

Retire la cubierta del horno.
Ubique el diagrama de conexión en el interior de la cubierta. Voy a hablar sobre él en un segundo. Por ahora quiero centrarme en el esquema general de conexión para el ventilador de refuerzo.
Si usted echa un vistazo en el siguiente diagrama de ventilador observará algunas de las partes que he estado hablando, relé, motor del ventilador, ventilador de refuerzo, etc..
Una cosa a tener en cuenta es que la información se refiere a mi horno, el diagrama de conexión puede ser diferente pero la teoría detrás de todo esto es el mismo.
OK, vamos a diseccionar este diagrama.
Los puntos representan los puntos de conexión en nuestro circuito, pueden ser en el tablero de control, en una caja de empalme, etc.. Más los cables pueden ir a esos puntos, que he mostrado solo los que nos preocupamos.

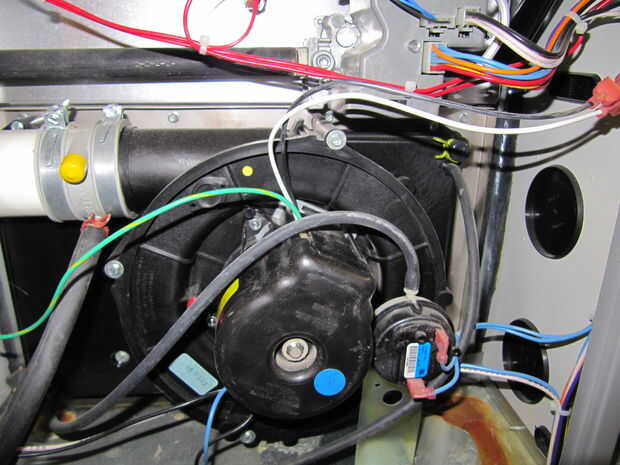

Vamos a empezar con el motor del ventilador. Como he mencionado antes, quería que el relé a ser energizados cuando el motor del ventilador. En este caso, el terminal HUM tiene 120 v cuando el motor está en calor, se encarga un circuito separado de la Junta del motor cuando se utiliza el aire acondicionado.
Para cubrir el escenario aire acond., voy a añadir un relé separado conectado al común y aire acondicionado. El interruptor en el relé estará en paralelo con el interruptor de frío. Cuando está energizado, este relé actuará al igual que el relé existente.
Así que esto cubre cómo obtiene activa el relé.
Ahora, una vez que el relé cierra el circuito (otra vez, cerrando el circuito significa corriente puede fluir a través de él) energía puede enviarse al ventilador de refuerzo (suponiendo que el interruptor de activar/desactivar también el cierre del circuito). Hay dos thingsyou necesidad de prestar atención aquí:
- poder es originario de L1
- el punto de contacto común es realmente un punto de contacto común.
Debe poder determinar en común y L1 (o lo que se llama en el diagrama) por examinar el diagrama de conexión de horno o utilizando un voltímetro y encender el horno (el calor en el termostato para asegurarse de que el horno se enciende para arriba). Asegúrese de que la L1 no se alimenta cuando el horno está apagado.

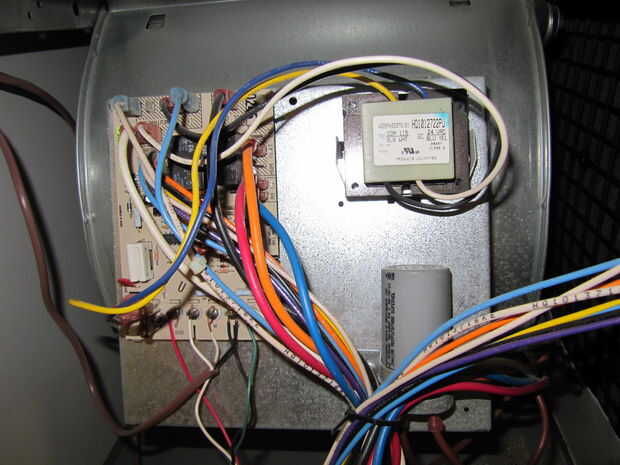

En mi caso tuve que crear un cable en Y para la conexión de la L1. No había terminales disponibles en el tablero utilizando algún conductor 167 calibre prensado un extremo con una desconexión de la mujer, soldar el otro extremo a dos otros cables y utilizando un trozo de tubo de contracción aislado la conexión (puede utilizar cinta de electricista). Uno de los dos extremos fue engarzado con desconexión del hombre (por lo que la desconexión que originalmente fue conectada a la placa se puede conectar otra vez) y el otro extremo fue aplastado con una hembra desconexión de los terminales del relé.
El resto de las conexiones se hicieron con blanco o desconecta el cable de calibre de negro 16 uso de mujer.
Esto suena complicado pero una vez que ponga en marcha y seguir las conexiones lo conseguirá.
Las siguientes imágenes ayudarán mucho a entender lo que tiene que pasar.
Aquí debo mencionar que probablemente hay una forma más fácil de encender el ventilador de refuerzo, pero no sé lo suficiente acerca de cómo debería funcionar un horno. Un interruptor de presión funcionará pero estoy contento con la solución de retransmisión a pesar de que tengo que modificarlo más adelante para aire acondicionado.
