Paso 7: Gancho ups y pruebas
Usando una broca grande, haga un orificio en el lado del horno de donde vendrá el cable blindado a través de.
Una broca de paso va a venir bien, pero usted puede hacer esto con una herramienta dremel. Recomiendo la broca de paso. Usted puede probablemente encontrar uno por menos de $15, no ir nueces en pedacitos de recubrimiento especial de paso, acaba de obtener algo para terminar el trabajo.
En este punto, se trata de conectar todo.

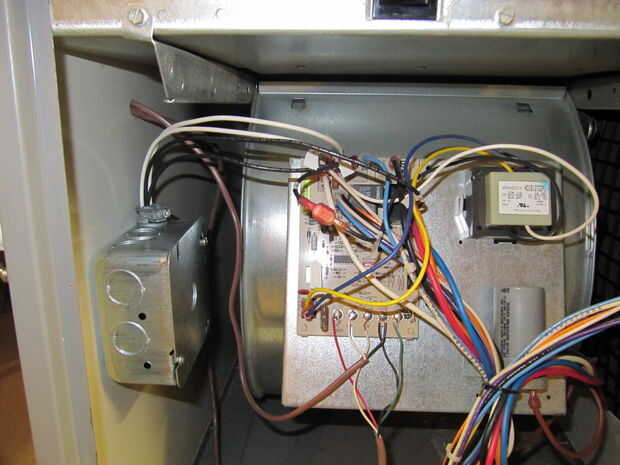

Identificar los puntos de conexión en el tablero, correr los cables al relé y conectar todo.
Comprobación, verificación de doble y triple Compruebe su conexión. No quiero freir la tarjeta controladora sólo porque has cometido un error "pequeño" como enlace L1 común en efecto crear ashort.
Para otra conexión no usando una desconexión terminal use solo rayada de alambre final marrette técnica y explicada en el paso 5.

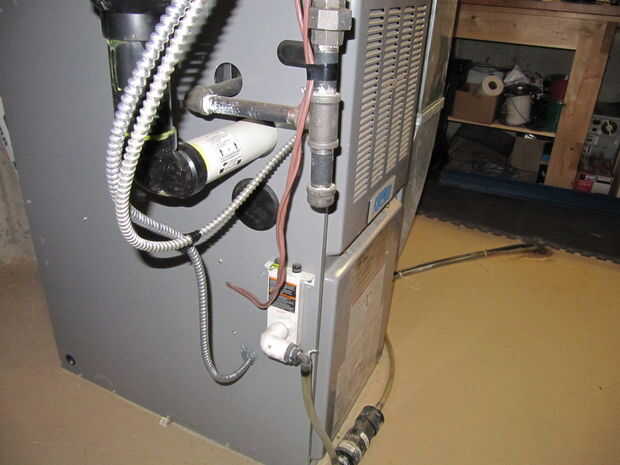

Yo debo tocar cómo cortar la armadura. Mira la foto. Verá que había doblado el cable y como resultado, la armadura sólo "trabado" hacia fuera. Con cortadores de alambre (diagonal/lado cortadores), corte la tira de metal. Tenga cuidado de no cortar los cables o el aislamiento. Esto suena complicado, pero créanme, una vez que se doble el cable que podrás ver lo que hay que hacer.
Después de cortar la armadura, recortar el extremo cortado para no cortar el aislamiento y sáquelo.
Tender el extremo de la caja de ensambladura y fijarlo con la abrazadera.
Si no está instalando un interruptor de activar/desactivar no necesitan el cable blindado. En este caso el 14-2 entrará en la caja.

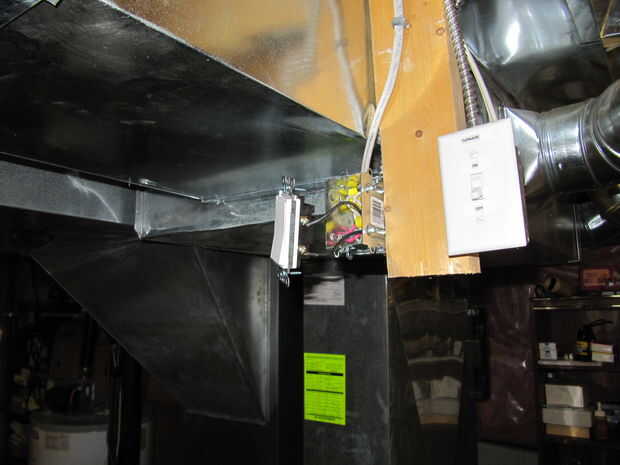

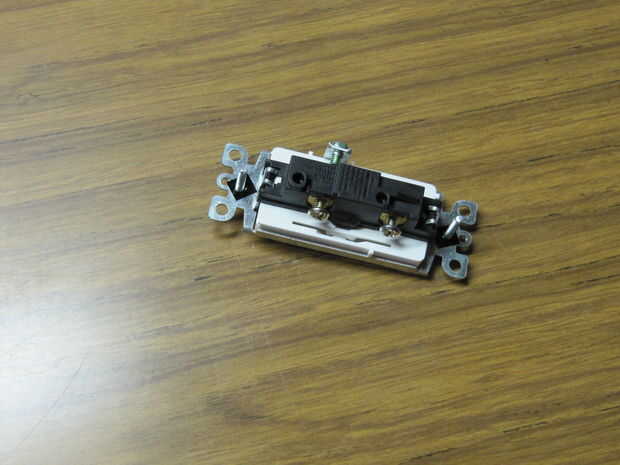

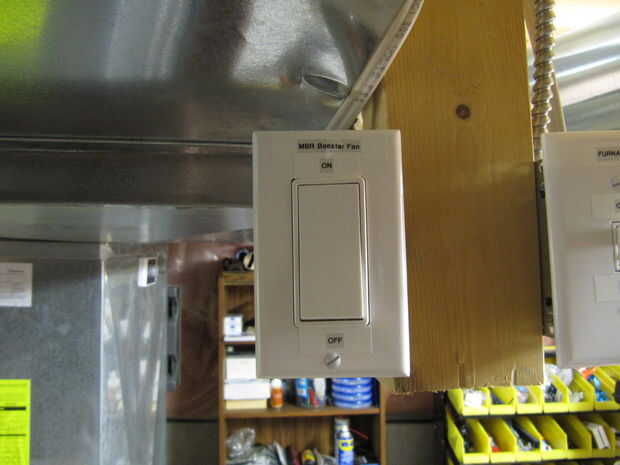

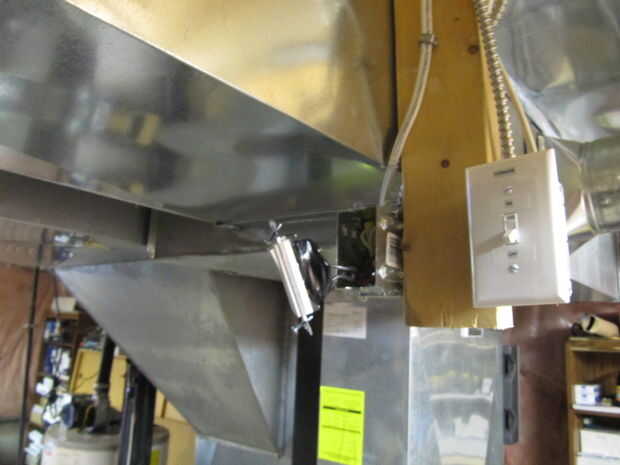

Si va a instalar el interruptor y el otro extremo del cable blindado a la caja donde está el conmutador y hacer las conexiones necesarias. Recuerde, el cable negro se conectará al conmutador, el blanco uno va conectado al cable 14-2 y los cables pelados serán conectados entre sí y conectados a la caja.
Las imágenes de abajo le mostrará dónde están las cosas y lo que tienes que hacer.
PRUEBA
Cuando terminen todas las conexiones, conecte la alimentación al horno, hasta el calor en el termostato, si se utiliza un interruptor de activar/desactivar Asegúrese de que está en la posición ON y tanto empuje el interruptor de bloqueo de la manivela o cinta adhesiva (no olvides retirar la cinta cuando termine).
En este punto, después el soplador motor lanza en usted debería escuchar el relé está energizado (un clic). Ir al registro y comprobar si el flujo de aire mayor. En el termostato o bien baje el ajuste o simplemente uso la posición de apagado para apagar el horno, cuando todo está apagado (habrá un retraso) inspeccionar el registro otra vez para asegurarse de que el ventilador no está encendido ya.
