¿Cómo interfaz 16 X 2 LCD con el microcontrolador 8051?

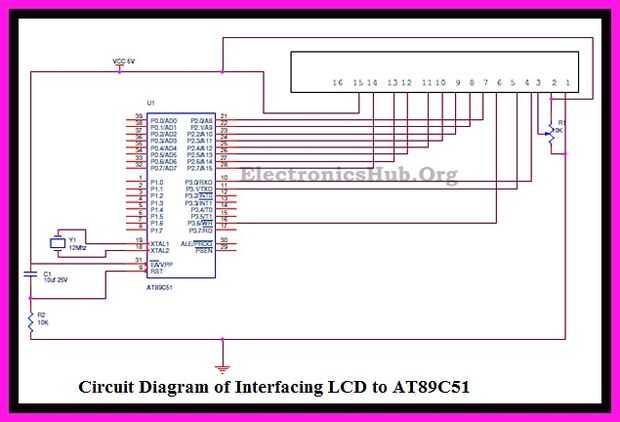

Este es un diagrama de circuito de interface 16 X 2 LCD con AT89C51 que es una familia de microcontroladores 8051. Utilizamos pantallas LCD para la visualización de los mensajes de error, etc.. Aquí, estamos proporcionando la información de la pantalla LCD y también proporcionan el código en lenguaje C que trabaja bien sin errores.

Funcionamiento del circuito:

El oscilador de cristal está conectado a XTAL1 y XTAL2 que provea el sistema del reloj al microcontrolador los pines de datos restantes pines están conectados al microcontrolador como se muestra en el circuito.  El potenciómetro se utiliza para ajustar el contraste de la pantalla LCD. Puede conectar clavijas de datos a cualquier puerto. Si se conecta a port0 entonces tienes que usar jalar registros. El activar, R/W y pines RS debe ser conectado a los 10, 11 y 16 (P3.3, P3.4 y P3.5).

Para la programación de código y la otra información detallada sobre este circuito, lee el post - 16 X 2 LCD interfaz con el microcontrolador 8051.
