El proceso fue muy largo y laborioso, pero también muy gratificante. Los pasos aquí presentados no son exactos, y sin duda encontrará su propia forma de trabajar que es más efectivo en el caso de ningún Consejo particular. Sin embargo, creo que el procedimiento básico es esencialmente correcto para la mayoría de los tableros que son demasiado complejas para rastro fiable de la mano. Sin necesidad de inventar el proceso, las cosas deben progresar más rápidamente.
Para las placas simples, es probablemente mejor usar lápiz y papel para dibujar el tablero sobre un papel cuadrado, reemplazo de componentes con sus símbolos y cambiar pista lugares de cruce para evitar componentes.
Para tablas complejas, es muy fácil perder su lugar utilizando este método. El siguiente "nivel" de complejidad desde una placa simple, dibujable, probablemente sería un buen candidato para los métodos de seguimiento se describe en el paso 16 de este instructable, perder todos los procedimientos de edición de imágenes y modificado en consecuencia.

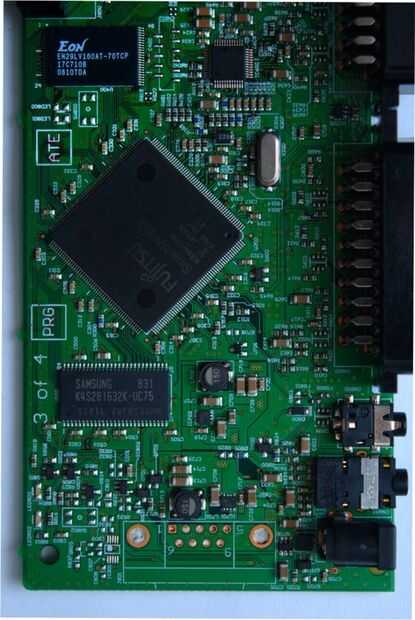

En un nivel superior de complejidad, como en el tablero mostrado en este proyecto, decidió allí eran demasiadas pistas para localizar los mano para ser confiable y utiliza las técnicas gráficas descritas. Estos métodos surgen en parte de las fotografías que tomé está iluminado de forma demasiado irregular y adecuadamente afiladas. Mejores fotos significa menos trabajo.
La edición fue hecha en un portátil con Linux. Las versiones de Windows están disponibles de las principales herramientas, Gimp, Inkscape, AutoTrace y Dia, pero no sé si hay una versión de Windows de la utilidad pstoedit, necesario para un paso lamentable solución extra. Estoy seguro que se encuentra otra solución, si no es así.
También he descubierto como resultado de este proyecto que pueden existir rastros totalmente ocultos - en mi diagrama es un transistor con su base aparentemente inconexas, pero no puedo encontrar una conexión o a través del orificio para él. Supongo que está totalmente oculta de alguna manera.
Me complace decir que después de crear el diagrama, era capaz de usar para confirmar la sospecha una pieza defectuosa.
Adición: desde este instructable he descubierto allí la escritura es cosas tales como "blind vias" - donde el agujero sólo va parte atraviesa el pcb y está conectado a una capa interna solamente. Parece que la Junta que he trabajado aquí, utiliza varios componentes parecen faltar las conexiones. Creo que, lamentablemente, que estos están ocultos en los pads SMD, tan imposible de encontrar sin desoldar. Así que si terminas con un incompleto esquema mirando, bien podría ser por eso. Google para "cegar vías de pcb" para aprender más.
