Cómo invertir un esquema de un circuito (14 / 18 paso)

Paso 14: Llene en el sustrato

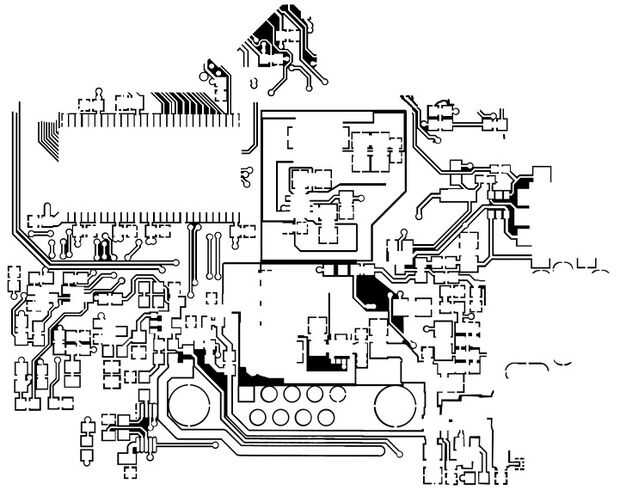

En mi foto, todo era un poco borrosa, así que decidí primero de pintura en el sustrato.  Esto deja las pistas mucho más fácil a seguir y los componentes más definidos.  También, esto ayudó a aclarar las zonas que estaban en sombra.  Con una imagen más nítida probablemente podría hacer esto con la herramienta relleno de cubeta, para "rellenar colores similares", pero después de este un par de veces decidí hacer selecciones manual y llenar aquellos, también convenientemente que borra las marcas pintadas.

En primer lugar, crear una nueva capa transparente para trabajar en.

Como la mayor parte del sustrato en la board está en secciones cuadradas o rectangulares, el método que utiliza fue usar la herramienta Rectángulo para seleccionar un área de sustrato, incluyendo las almohadillas y uno o más componentes dentro de ella.  Entonces deseleccionar el componente, pads y pistas.  Utilicé las herramientas Selección libre y círculo como sea necesario.  Luego usé la herramienta de relleno de cubo (juego para "rellenar la selección entera) para rellenar el área con negro.  Use el truco de rotación de la capa con las guías para seleccionar áreas diagonales.  Deberás guardar la selección en un canal si no esta y claro antes de girar la capa.  Luego puede convertir el canal en una selección y gírelo para que coincida con. Si tienes una mano firme, podría pintar en estas áreas con un cepillo.

Utilice las herramientas de selección más adecuadas a la Junta.  No te preocupes los bordes de corte de las pistas si son un poco difusas, sin embargo no sentir la tentación de "Editar" el diseño en esta etapa, como puede llevar a confusión más tarde.

Si tienes una buena foto, puede ser necesario hacer esto.
