Paso 15: Aislar los componentes
La forma más sencilla de hacerlo es de SMD con el rectángulo y el círculo, seleccione Herramientas, sin embargo puede que sea mejor utilizar la máscara rápida y la herramienta Pincel, se ha descrito anteriormente.
Invertir la selección, copiarlo (ctrl-c) y pegarlo en una nueva capa transparente. Guarde esta capa como un archivo .png. Guardar la selección en un canal (en el caso de cosas cosas para arriba) eliminar la selección de la imagen base.

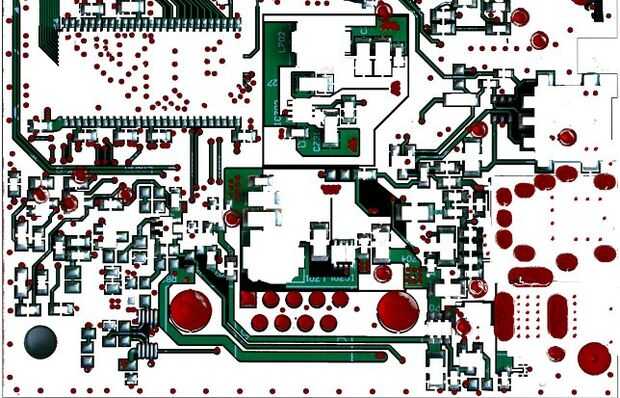

Tratar de trabajar en donde las pistas fueron que están ocultos por los componentes y pintarlos en usando el mismo color como las pistas que se puede ver. Esto es donde un probador de continuidad será útil. Encontrar hojas de datos para los componentes de los circuitos de la muestra, pueden ayudar a trabajar en lo que va donde. Utilice las guías para ayudarle y utilizar las herramientas Selección y cubo relleno si no estás cómodo pintura. Utilice la herramienta Cuentagotas con un pequeño margen para seleccionar el color. Puede que necesite usar una lupa y el Consejo real para ver donde van las pistas probablemente.
Crear una nueva capa de negro (ya que lleno el sustrato con negro) y colocar detrás de la capa de componentes. Esto debe llenar los espacios con negro donde los componentes fueron.
En mi tablero, el costado del componente también tenía áreas de considerable terreno plano, que borré.
Opcionalmente, utilice la técnica de niveles previamente descrita para dar vuelta a las pistas en blanco sólido. Encontré que había ventajas y desventajas de hacer esto.
