Paso 17: Añadir símbolos de componente
pstoedit -f fig inputfile.ps outputfile.fig
Es posible generar un archivo de salida formato esquemático, pero encontré esto difícil de agregar.

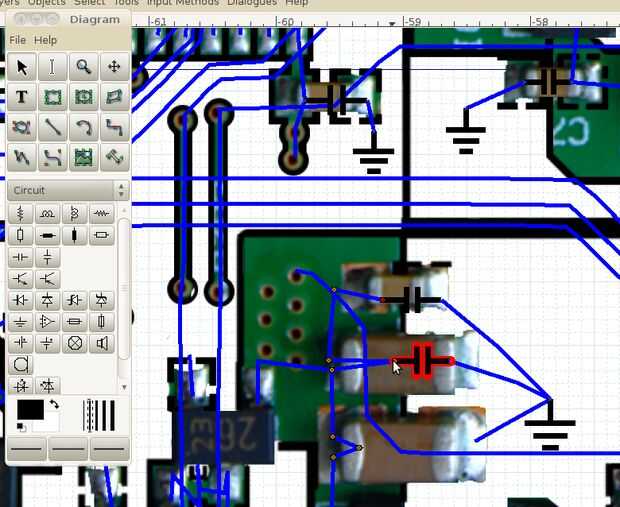

Dia de uso para abrir el archivo .fig que acaba de hacer. Dia es un pequeño gran programa que tiene una excelente variedad de objetos que pueden ser ajustados a líneas, un poco como Autoshapes MS, sólo mucho mejor. Si ha utilizado Visio, debe ser cómodo con el diámetro Elija la categoría de "Circuito" de las formas. Utilizando la imagen de los componentes como guía, complemento en símbolos para reemplazarlos. Visita la página de Dia de símbolos adicionales en la "electrónica" y "Circuito 2". (Otros pueden existir, sólo no he encontrados los)
Utilicé el símbolo de la lámpara para representar conexiones desconocidas - es decir, aquellos que están conectados a un agujero «libre» en el lado soldaduras. Estos pueden llenarse luego con los colores correspondientes.
Dia tiene una herramienta de texto. Si se ajusta el texto a una forma, se moverá con la forma. También puede conectar a líneas donde ves una conexión de punto. Probablemente desee añadir valores o identificadores de esta manera.
También puede crear nuevos símbolos con diámetro Crear el símbolo como un diagrama, luego exportarlo como un archivo .shape. Los archivos son fácilmente editables en un editor de texto para quitar los puntos de conexión excedentes y afinar posiciones de línea.
La mayoría de las hojas de datos de chips y transistores se puede encontrar en internet, aunque puede que tenga que cavar un poco. Crear símbolos de la "caja misteriosa" para dispositivos de misterio. Usted puede ser capaz de trabajar en lo que son, una vez que han cambiado el dibujo en un esquema.
