Cómo invertir un esquema de un circuito (5 / 18 paso)

Paso 5: Círculo de los agujeros de plano de tierra

Cuando se utiliza en el modo de eje, Autotrace convierte cojines pista del pcb en pequeños bucles.  Por lo tanto, es necesario, eliminarlos.  Puesto que vamos a eliminar los planos de tierra, alguna manera de identificar dónde están conectados es necesario, para poner círculos alrededor de ellos parece ser el camino.  Hay una manera manual simple de hacer esto.

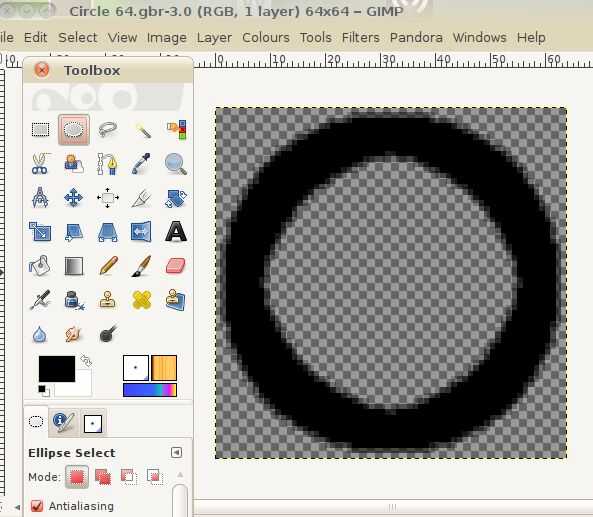

Crear un pincel nuevo.  Para ello, creando una nueva imagen (archivo > Nuevo > Ancho 64 64 > Opciones avanzadas > relleno con transparencia).

Elipse tool (herramientas fila superior segundo icono) y establecer su relación de aspecto para fija 1:1.

Dibuja un círculo en la nueva imagen para que llene el cuadro exactamente.

Reducir el círculo unos 5 píxeles (seleccionar > encogimiento)

El círculo del movimiento (Editar > Selección del movimiento)-una línea de píxeles 7 u 8

Guarde el archivo con la extensión .gbr en (para usuarios de Linux) ~/.gimp-2.6/brushes (la configuración predeterminada de exportación está muy bien).

Vale la pena hacer un "+" y "x" cepillo mientras esta - ver siguiente paso.

Reiniciar el gimp.

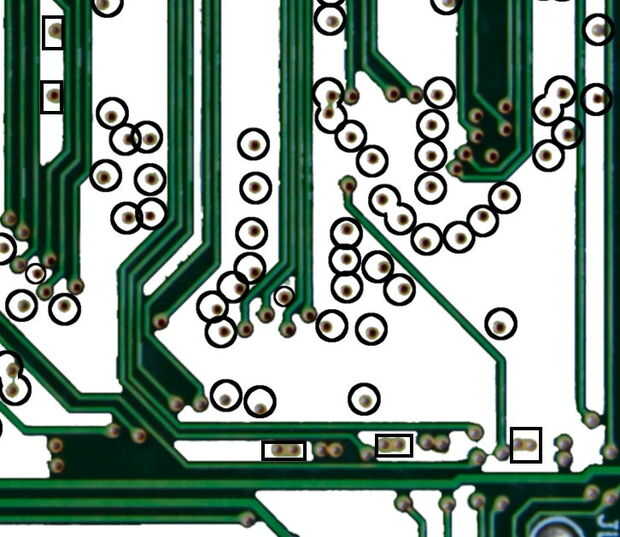

Ahora abra el archivo que está trabajando y crea una nueva capa transparente.  Asegurarse de que está trabajando en esta capa y utilizar su nuevo cepillo (necesitará escalarla) a punto de un círculo alrededor de cada agujero que es plateado a través del plano de tierra.  Múltiples o agujeros realmente torpes, puede dibujar un rectángulo o selección libre alrededor y movimiento de selección como lo hizo para crear el pincel.  Tratar de no superponer los bordes.

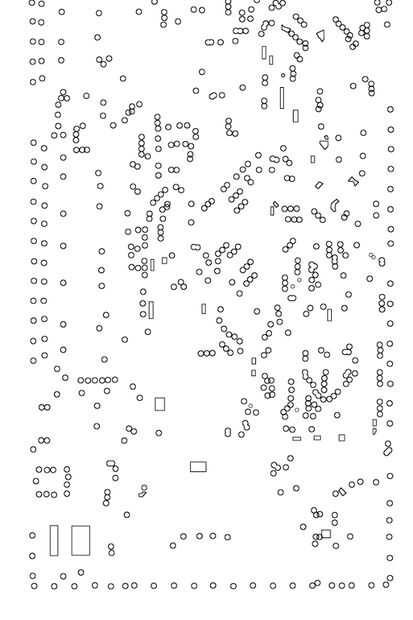

Copiar las marcas de alineación en la capa, desactivar la visibilidad de todo excepto los círculos que dibujó, salvar y guardar una copia en un nuevo archivo PNG.
