Cómo invertir un esquema de un circuito (6 / 18 paso)

Paso 6: Marcar los agujeros libres

Un tablero de múltiples capas puede tener algunos cojines que no parecen conectarse a nada.  Si es así, ellos probablemente terminan algunos a través de la galjanoplastia que conecta al otro lado de la Junta a un plano interno o pista.  Necesita marcar estos «libre» de los agujeros otra manera así que usted puede relacionarlas con el otro lado de la Junta más adelante. He leído que estas capas internas son de uso frecuente para la tierra y poder aviones, así que no debería ser demasiado difícil trazar cuando usted ha hecho todo lo demás.

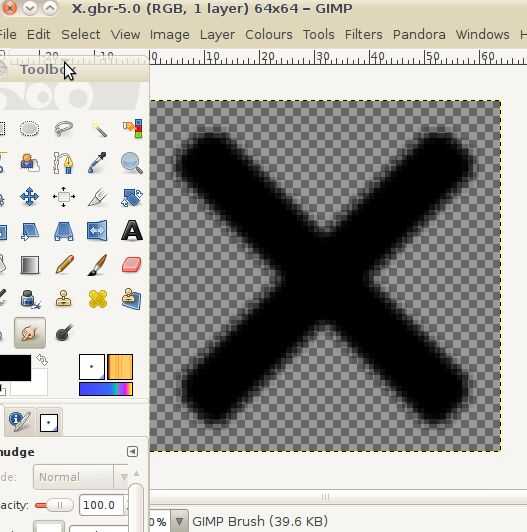

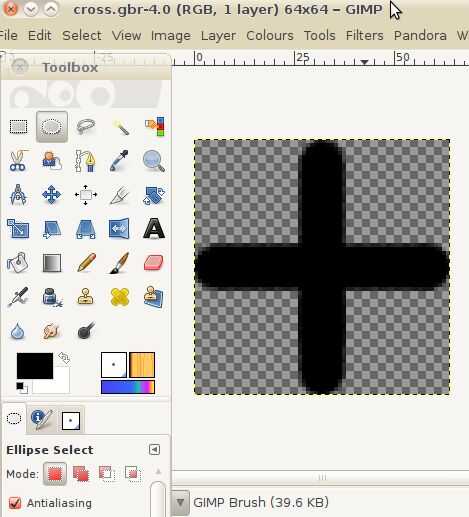

Crear otro nuevo cepillo en forma de Cruz - utilice a las guías para ayudarle.  Puede que desee crear una forma de "x" y una forma de "+", que se puede intercalar un poco.

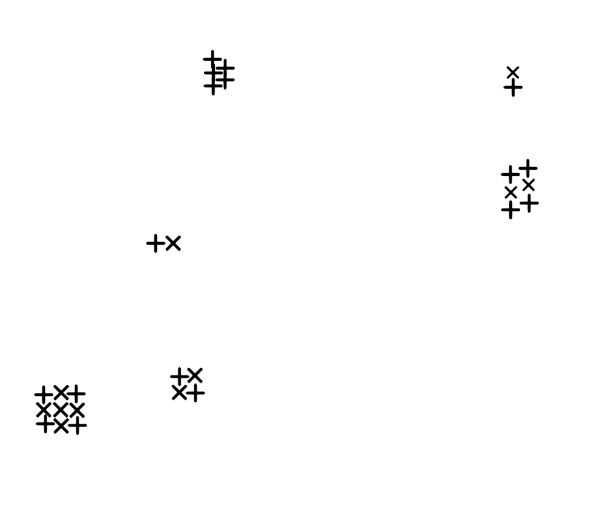

Repita el procedimiento utilizado al círculo de los agujeros de plano de tierra, sólo que esta vez sólo poner una x o unos + sobre la libre agujeros.  Esta manera, el centro de la marca todavía muestra donde van los agujeros.  Hice estas escobillas haciendo selecciones rectangulares y triangulares en un lienzo cuadrado de 64 píxeles, acariciarlos, y luego borrar los bordes exteriores, sin embargo, desde entonces me he dado cuenta te probablemente podría utilizar un texto "x" y "+".  Poner una selección círculo alrededor de la "x" el ancho y la altura del lienzo, invertir la selección y eliminar los extremos de los brazos, por lo que no es desproporcionado en relación con el "+".

Copiar las marcas de alineación en la capa y guardar una copia en un nuevo archivo PNG.
