Cómo invertir un esquema de un circuito (8 / 18 paso)

Paso 8: Áreas pintadas

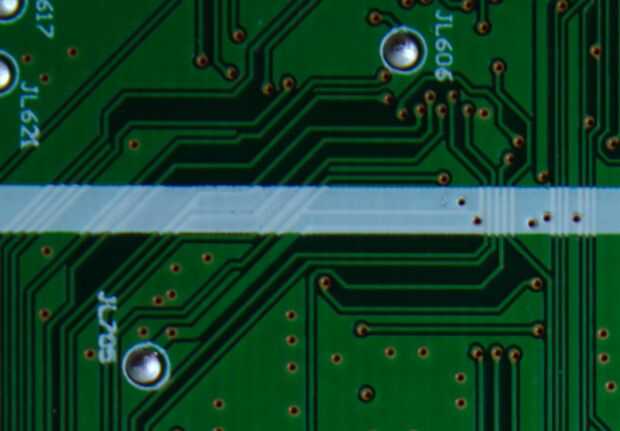

he encontrado grandes áreas pintadas para ser el más problemático para hacer frente a.

En primer lugar usted necesita una manera de ver a través de la pintura.

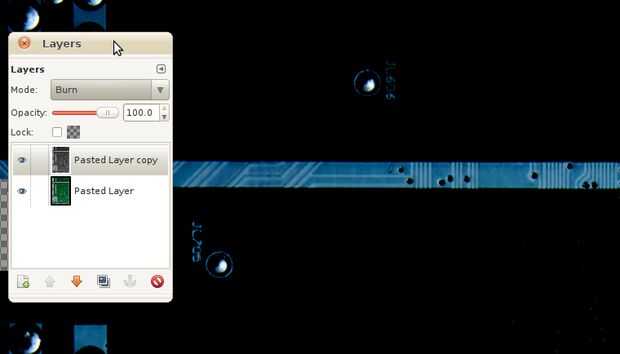

Copiar la imagen en una nueva capa y lo Desaturar.  Elegir la luminosidad.  Probablemente se vea ya un poco de detalle.  Usted puede sacar esto un poco más cambiando el modo de mezcla de la capa - encontré "quemar" a ser particularmente bueno.  Ajustar la luminosidad de la capa (colores > Tono saturación) para sacar más detalle (esto es más eficaz que el uso de brillo/contraste).  Esté activa la capa que está trabajando en y seleccione las áreas de pintado suelo plano y sustrato que desea eliminar.  Guardar la selección en un canal y elimínelos.  También puede utilizar la herramienta de clon para pintar pistas sobre estas áreas, sin embargo, tenga cuidado de no pintar en pistas que no existen!

También descubrí que una muy clara, pero algo más áspero en los bordes, ver el detalle de área pintada puede obtenerse por descomposición a HSV (colores > componentes > descomponer > HSV) y visualización de la capa de saturación.  Puede ser vale la pena copiar esto a la imagen principal como una capa y experimentar con modos, inversión y brillo.

Usted puede encontrar más fácil hacer la selección de estas áreas mediante el uso de las herramientas de selección manual en lugar de la selección difusa.  Resulta más fácil para seleccionar toda la zona, luego aislar los pedacitos que quería mantener la selección.  Asegúrese de que está seleccionada la capa que está trabajando, no de lo que la capa te está usando para ver el detalle, de lo contrario se perderá su trabajo.
