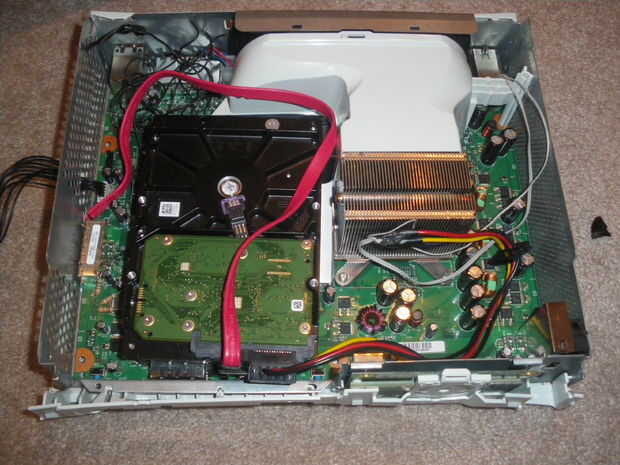

Paso 9: Instalar un 3.5 de escritorio disco duro
El cableado va como sigue
Pin 1: SATA señal GND
Pin 2: Señal A SATA +
PIN 3: Señal A SATA-
Pin 4: SATA señal GND
Pin 5: SATA señal B +
PIN 6: Señal B SATA-
PIN 7: SATA señal GND

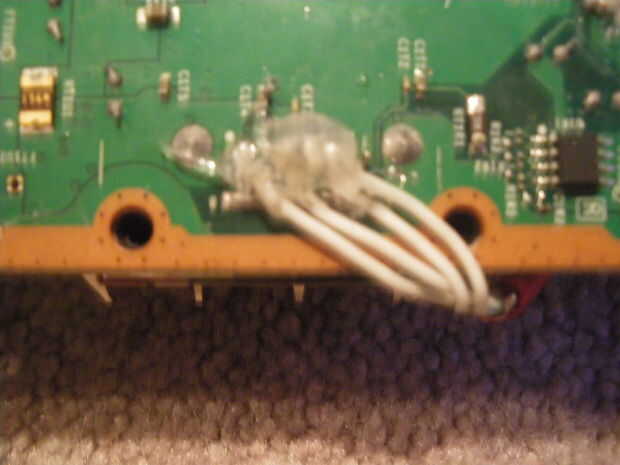

Sube el extremo del cable sate con la escritura, y empezar a izquierda de la derecha. Sólo tienes que soldar los cables blindados blanco dentro ya que son los cables de datos. Solo alambre el resto de los cables de tierra alguna que otra cosa.
¿Donde conseguir mi 12v?

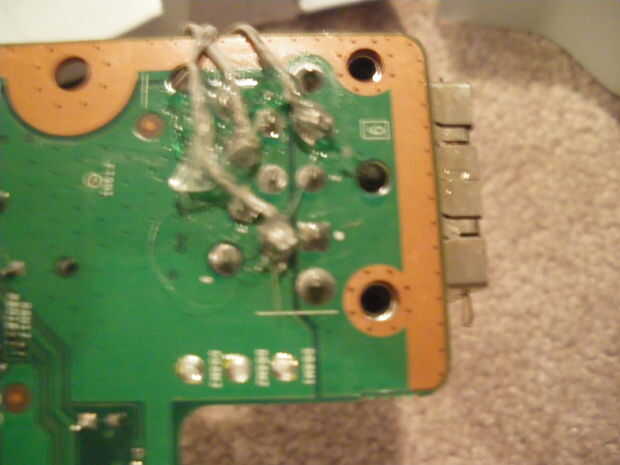

Hay muchos lugares en la Xbox placa base donde se puede obtener 12v de potencia, escogí el conector de alimentación en la parte inferior de la Junta como yo no estoy para soldar en otros conectores ni nada.

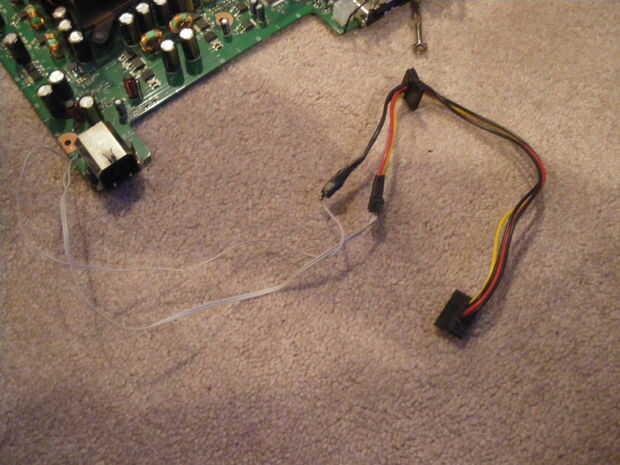

Cómo conectar el conector de alimentación sata
Amarillo: 12v
Rojo: 5v
Negro: GND
Unidades de disco duros se han probado hasta 2 tb y trabajó con éxito.
